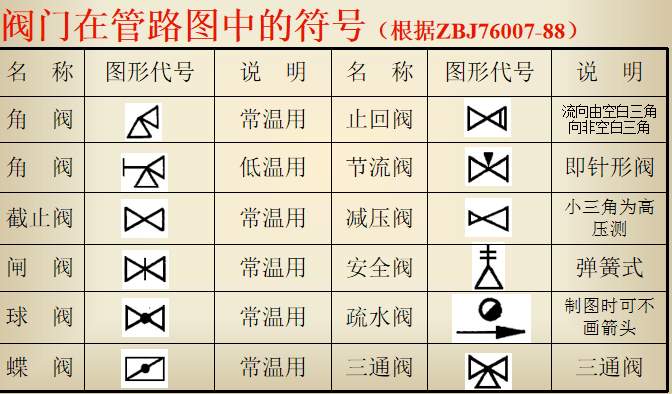

阀门在管路图中的符号
阀门选用通则
♥ 管径不大于50mm时,宜采用截止阀或球阀,管径大于50mm时采用闸阀、蝶阀。
♥ 管径小时宜采用螺纹连接,管径大时采用法兰连接。
♥ 安装空间小的部位宜采用蝶阀、球阀,如必须采用闸阀,要选暗杆式的。
♥ 要求流动阻力小的部位(如水泵吸程管上),宜采用闸阀、蝶阀。
♥ 需双向流动的管段上应采用闸阀、球阀、蝶阀,不采用截止阀。
♥ 需调节流量、压力时宜采用节流阀、截止阀,不需要调节流量、压力时采用闸阀、蝶阀。
♥ 经常启闭的部位宜采用截止阀,不经常启闭的部位采用闸阀。

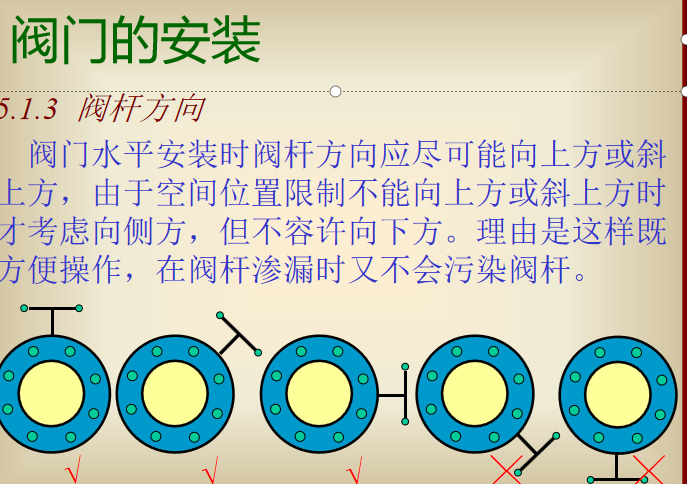

阀门安装方法
