球阀的结构特点
发布时间:2020/11/22



球阀(ball valve 在海工和船舶领域应为截止阀),标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类:气动球阀,电动球阀,手动球阀。

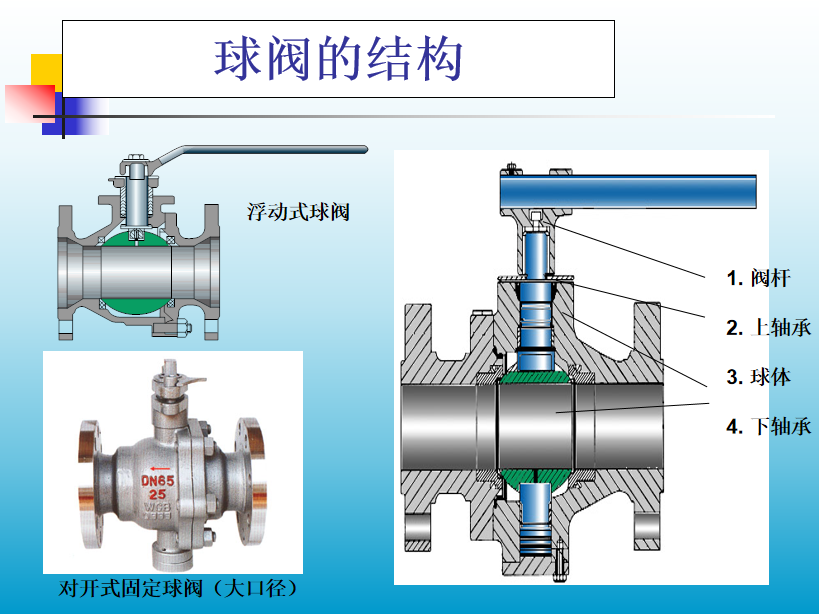

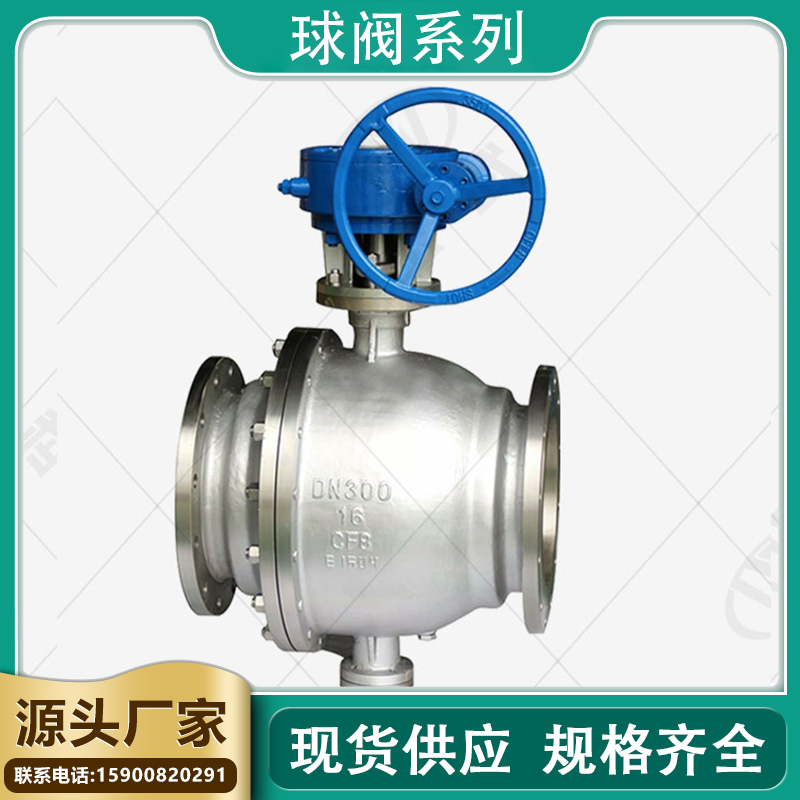

球阀结构图

球阀按压力分类

真空阀——工作压力低于标准大气压的阀门。 低压阀——公称压力PN 小于1.6MPa的阀门。 中压阀——公称压力PN 2.5~6.4MPa的阀门。 高压阀——公称压力PN10.0~80.0MPa的阀门。 超高压阀——公称压力PN大于100MPa的阀门。

球阀按阀体材料分类

按阀体材料分类: 非金属阀门:如陶瓷阀门、玻璃钢阀门、塑料阀 门 金属材料阀门:如铸铁阀门、碳钢阀门、铸钢阀 门、低合金钢阀门、高合金钢阀门及铜合金阀门 等。

球阀的特点

球阀在管路中主要用来做切断、分配和改变介质的流动方向。它具有以下优点

1.  结构简单、体积小、重量轻,维修方便。
2.    流体阻力小,紧密可靠,密封性能好。
3.  操作方便,开闭迅速,便于远距离的控制。
4.  球体和阀座的密封面与介质隔离,不易引起阀门密封面的侵蚀。
5.  适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
