气动对夹式蝶阀

阀门型号：D671X，D671F46，D673H

通径规格：DN50～DN1200

结构形式：对夹式（中线型、三偏心）

阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316

公称压力：PN6、PN10、PN16、PN25

适用温度：-40℃～450℃

应用范围：污水、水、蒸气、油品、腐蚀性介质

产品特点：阀体小,结构简单,可用于空间狭窄、管道距离短的工况

气动对夹式蝶阀概述：

气动对夹式蝶阀顾名思义就是采用对夹的方式，将蝶阀夹在管道的两端法兰之间，然后用一组螺栓穿过螺栓孔固定起来。气动对夹式蝶阀的阀体体积小，阀体厚度相对比较薄，特别适合用在管道两端距离偏短或空间有限的场合里。气动对夹式蝶阀根据密封结构不同分为软密封和金属密封，其中软密封蝶阀为中线型结构，具有防腐蚀、零泄漏等优点，而硬密封蝶阀为三偏心式，具有磨损少、使用寿命长等优点。

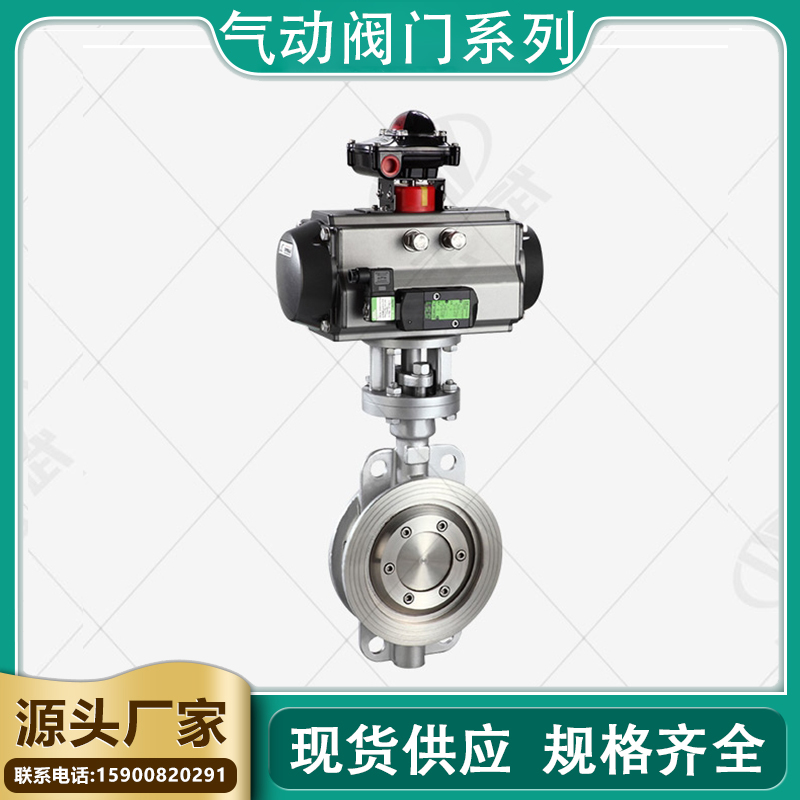

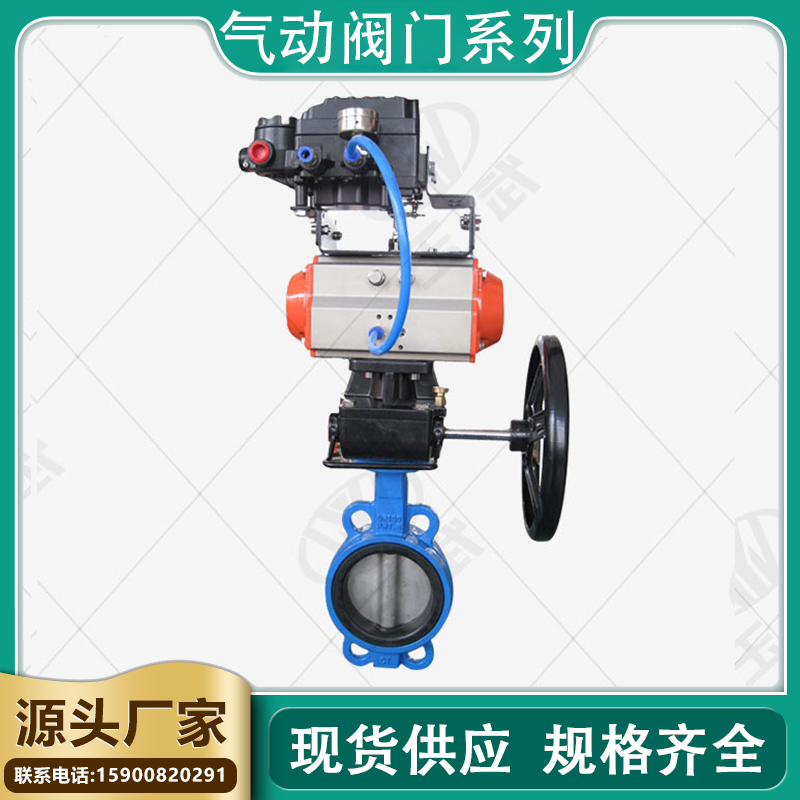

      气动对夹式软密封蝶阀                   气动对夹式硬密封蝶阀

气动对夹式蝶阀原理：

气动对夹式蝶阀是以压缩空气0.4-0.7MPa的气源为动力，驱动阀杆带动带碟板在阀体内做0-90度的旋转，达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求，对执行器装配阀门定位器，输入4-20mA的相关信号，从而控制蝶阀碟板的开度大小，实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动对夹蝶阀不仅可用于工业自动控制系统中作就地控制，也可进行远距离集中控制，是工业管道中应用优先选用的系统装置之一。
