电动衬氟球阀简介：

  电动衬氟球阀（耐腐蚀电动球阀）采用全氟塑料衬里工艺，由衬氟球阀与电动执行器组合而成，具有极高的化学稳定性，适用于任何强腐蚀性化学介质。由于Q941F46电动球阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性，在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

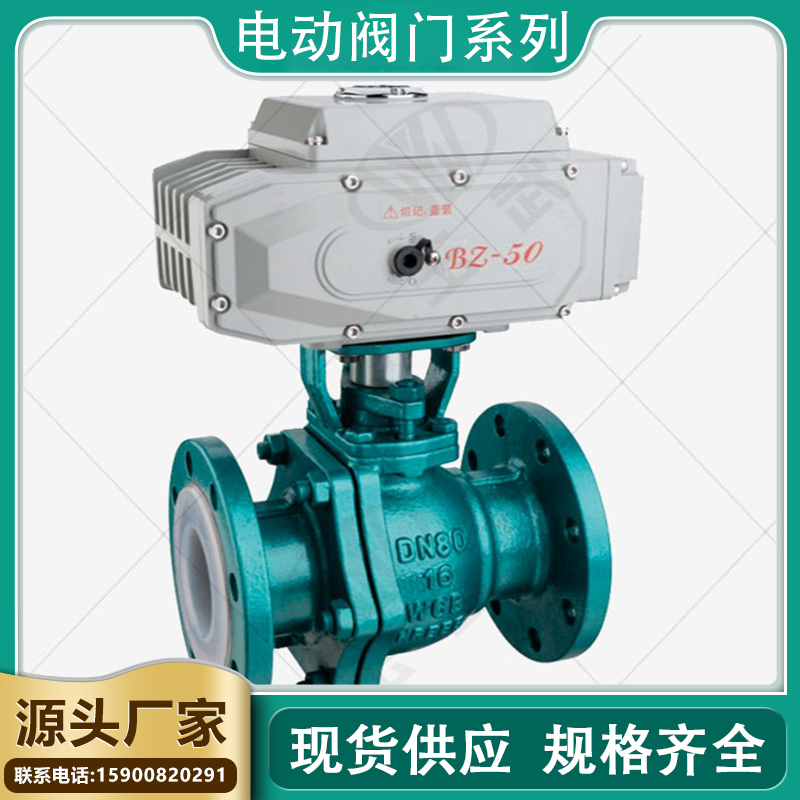

电动衬氟球阀图

电动衬氟球阀技术参数：

公称通径 DN15～DN300(mm)

公称压力 PN1.0、1.6MPa

连接形式 法兰

密封形式 O型球型阀芯

电源电压 AC110V、AC220V、AC380V（DC24等）

适用介质 任何腐蚀性化学介质

阀体形式 两段式阀体(浮动球体)

阀体材质 碳钢、不锈钢304、316、316L

密封材质 聚四氟乙烯 泄露量Q 软密封：零泄漏

适用温度 PTFE:-29～+180℃

驱动形式 电动控制，可选防爆执行器，可带手动装置

控制方式 普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

电动衬氟球阀优点：

1耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。

2、采用软密封阀座，密封性能好。

3、体积小，重量轻，结构简单，安装维修方便。

4、流阻小，流通能力强，流量特性好。

电动衬氟球阀零件材料：

零件名称 材料

阀体阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46

球体 2Cr13+氮化处理+46 304+46 316+46 316L+46

阀杆 2Cr13+46 304+46 316+46 316L+46

密封圈 PTFE、碳素纤维＋PTFE

密封填料 聚四氟乙烯填料

电动衬氟球阀使用说明：

（1）使用的介质温度不能超过150℃ (介质温度短时间可到150℃，长时间的使用温度应在120℃左右)，否则，阀门的各部件衬的F46易软化、变形，致使阀门关不死、泄漏量大。

（2）如遇到用户使用的介质温度，短时间温度在180℃以下，长时间温度在150℃以下，可选用另一种氟塑料一PFA，但衬PFA氟塑料的价格较贵，在配套时应事先询价。

（3）不要有负压，电动衬氟球阀应避免使用的管道内有负压，如有负压，易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳，导致阀门开启、关闭发生故障。

（4）压力、压差应控制在允许范围内
