电动高温法兰球阀Q941F-16C价格
发布时间:2020/12/1

上海玉武阀门阀门生产的

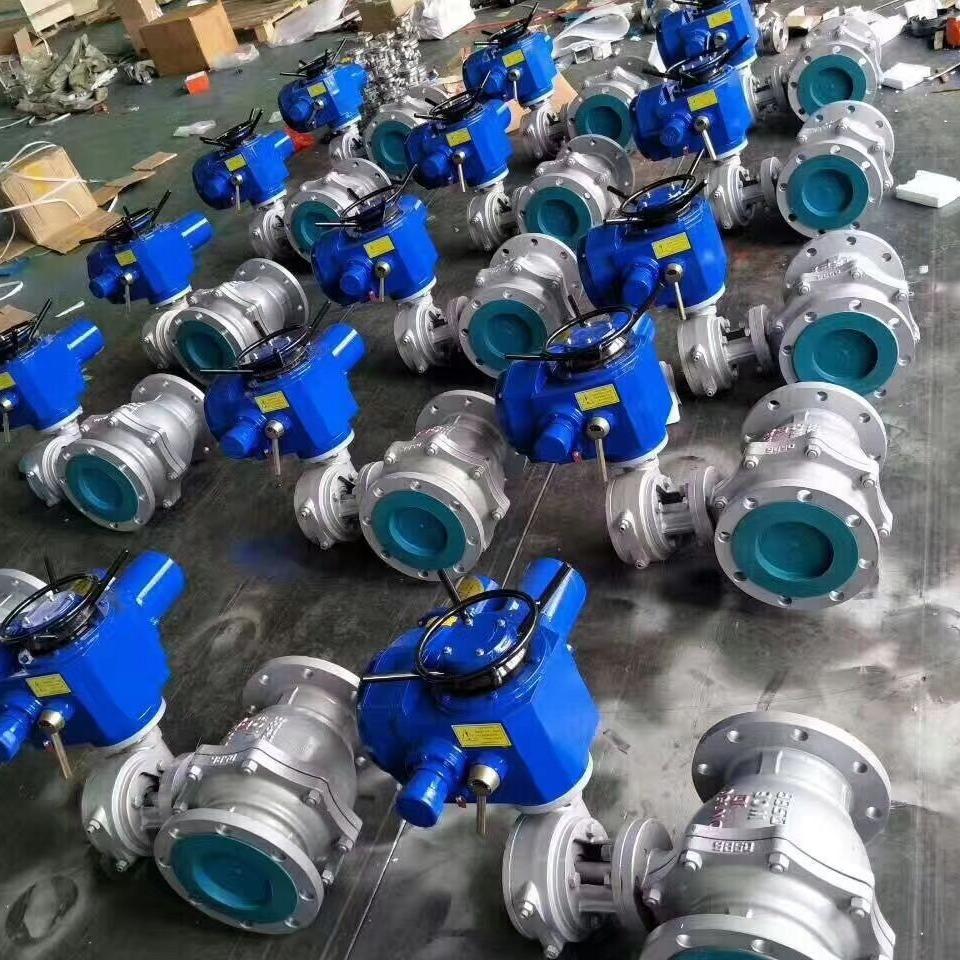

 电动碳钢球阀(Q941F电动球阀)主要由铸钢法兰球阀与电动执行器配套组成,阀体采用硅溶胶精密铸造而成,阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料,具有密封性能好、耐腐蚀等特点。电动铸钢球阀阀体为浮动直通式结构,且采用全通径设计,流阻力小,流通量大,不仅可做开关切断使用,亦可对管道介质进行调节控制,适用于水、蒸汽、油品等介质,被广泛应用在水处理、长输管线、化工、造纸、环保、水利、电力等行业。


电动碳钢球阀特点:

1、电动铸钢法兰球阀阀结构为采用全通径或缩径设计,流通能力大,全开时无任何流阻力。

2、Q941F电动球阀采用高平台结构,与执行器直接安装,输入4-20mA信号及220VAC电源即可控制运转。

3、阀杆采用内装式,轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力而吹出,同时聚四氟乙烯(或增强石墨)材料减小阀门的启闭扭矩,使操作更为省力。

4、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质。确保系统安全。

5、电动铸钢球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。


电动碳钢球阀技术参数:



公称通径 DN15~DN300(mm)

公称压力 PN1.6、2.5、4.0MPa

连接形式 法兰式连接

结构形式 浮动直通式

电源电压 AC220V、AC380V(其他定制DC24等)

动作范围 0~90°

阀芯结构 "O"型球形阀芯

阀体材质 碳钢WCB、不锈钢304、不锈钢316

密封材料 PTFE、PPL(-30℃-180℃)

使用介质 水、油品、气体、腐蚀性介质等

控制方式 开关模式(开关两位控制)、智能调节型(4~20mA模拟量信号控制)


电动碳钢球阀执行器选项:


1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V(可选)

2、工作参数:介质类型、温度、压力

3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型(输入输出4-20mA)

4、其它配置:防爆型电动执行器,带手动装置(无电源的情况下可手动开关阀门)
