疏水阀选型的几个常用参数和选型方法
发布时间:2020/11/29

各种疏水阀工作原理

自由浮球式疏水阀

杠杆浮球式疏水阀

倒吊桶式疏水阀


单阀座杠杆浮球式疏水阀



双金属片式蒸汽疏水阀

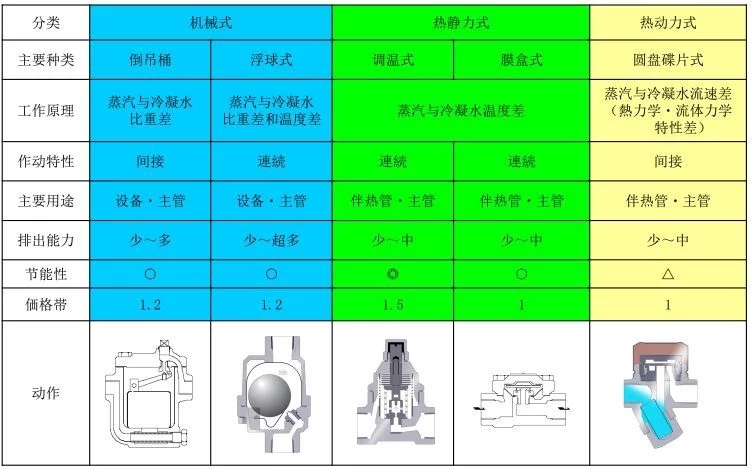

1、疏水阀类型


常用的疏水阀分为三类:热静力式,热动力式,机械式。


热静力式常用类型:膜盒式,双金属式(宫胁调温式)。


热动力式常用类型:圆盘式


在选型时,如果未规定疏水阀类型,可以根据疏水阀使用位置,排出能力初步确定疏水阀类型。


2、连接方式及口径


常用的连接方式有:螺纹连接(Rc/Rp),法兰连接(FF/RF),承插焊连接(SW)。


口径常用表示方法:inch/英寸(1/8,1/4,3/8,1/2……….),mm/毫米(6,8,10,15........)。


法兰标准分为:日标(JIS5K,JIS10K……),美标(ANSI150lb,ANSI300lb…..),德标(PN10,PN16……),国标(PN0.25Mpa,PN0.6Mpa……)。


选型时,直接根据口径和连接方式来选择满足条件的疏水阀,如果口径过大,而排凝量较少,可考虑减小口径,反正亦然。


3、阀体材质


阀体材质标准:日标(JIS),美标(ASTM),德标(DIN),国标(GB)


不同的阀体材质的疏水阀可承受的温度和压力不同,若连接方式为承插焊,还必须考虑阀体材质和管线材质是否可以焊接。在选型时,如果有材质规定,尽量以满足要求为首要目标,若满足不了,在满足压力温度的前提下,寻找可代替的材质。涉及到洁净蒸汽,必须使用食品级不锈钢材质,无法替代。


4、压力,温度


疏水阀的压力温度参数


PMA-最高容许压力:蒸汽疏水阀的阀体所能承受的最高压力,也称为设计压力。


PMO-最高使用压力:蒸汽疏水阀可以工作的最高使用压力。


PMX-最高使用压差:蒸汽疏水阀所能承受的最高工作压差,工作压差=入口压力-背压。


TMA-最高容许温度:蒸汽疏水阀的阀体所能承受的最高温度,也称为设计温度。


TMO-最高使用温度:蒸汽疏水阀可以工作的最高使用温度。


在选型时,通常是根据设计要求计算出工作压差,以此压差为选择蒸汽疏水阀流量的压力标准。


5、流量


在疏水阀选型时,最重要的参数就是流量,也称为冷凝水排量。根据设计要求的流量再乘以设计要求的安全系数,得到安全流量,再根据疏水阀的流量图来选择在该工作压差下满足安全流量的型号。


安全系数通常为3倍,如果没有设计规定,最低不能低于1.5倍。安全系数的存在可以保证在开机预热设备或者管道时,冷凝水能及时排出。


总结


疏水阀在选型时,首先考虑的是选择合适的类型,其次考虑是否能满足温度,压力,材质要求,最后看下流量是否能达到标准。
