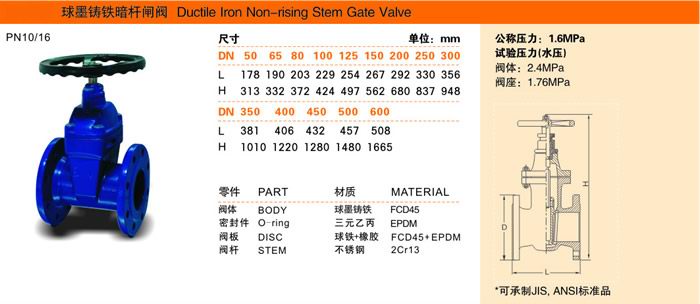

FS051铸铁暗杆式闸阀  FS-081DS球铁闸阀  台湾富山铸铁闸阀  台湾富山闸阀
台湾富山铸铁暗杆闸阀概述：闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。
台湾富山铸铁明杆式闸阀具有弹性座封闸阀的优点之外，并可以较直观阀门开度,启闭迅速可靠，故常应用消防及工业系统一般安装于距地面较高位置。
产品结构特点：1、整体包胶阀芯球墨铸铁骨架内外采用高性能橡胶和最新硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
2、一体式铜螺母阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。
3、平底式阀座本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
4 、自密封阀盖阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
5、特殊上密封阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
6 、结构轻巧紧凑的结构，使最大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20%-30%，安装维修便利。
7、食品级卫生要求阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。
3零件材料名称材质
阀体灰铸铁、球墨铸铁、铸钢
闸板球墨铸铁 +三元乙　丙　或　丁　腈　橡　胶
中口垫丁腈橡胶、三元乙　丙　
密封圈丁腈橡胶
支架灰铸铁、球墨铸铁、铸钢
阀杆不锈钢
螺栓不锈钢
压盖球墨铸铁、铸钢
阀　杆　螺　母铜　合　金
手轮（传动帽）可锻铸铁
4制造标准公称压力：1.0～2.5MPa
工作温度：0～80℃　　　　　
法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm　　　　
适用介质：水、油、气等　　　

试验标准：GB13927 AP1598外形尺寸
