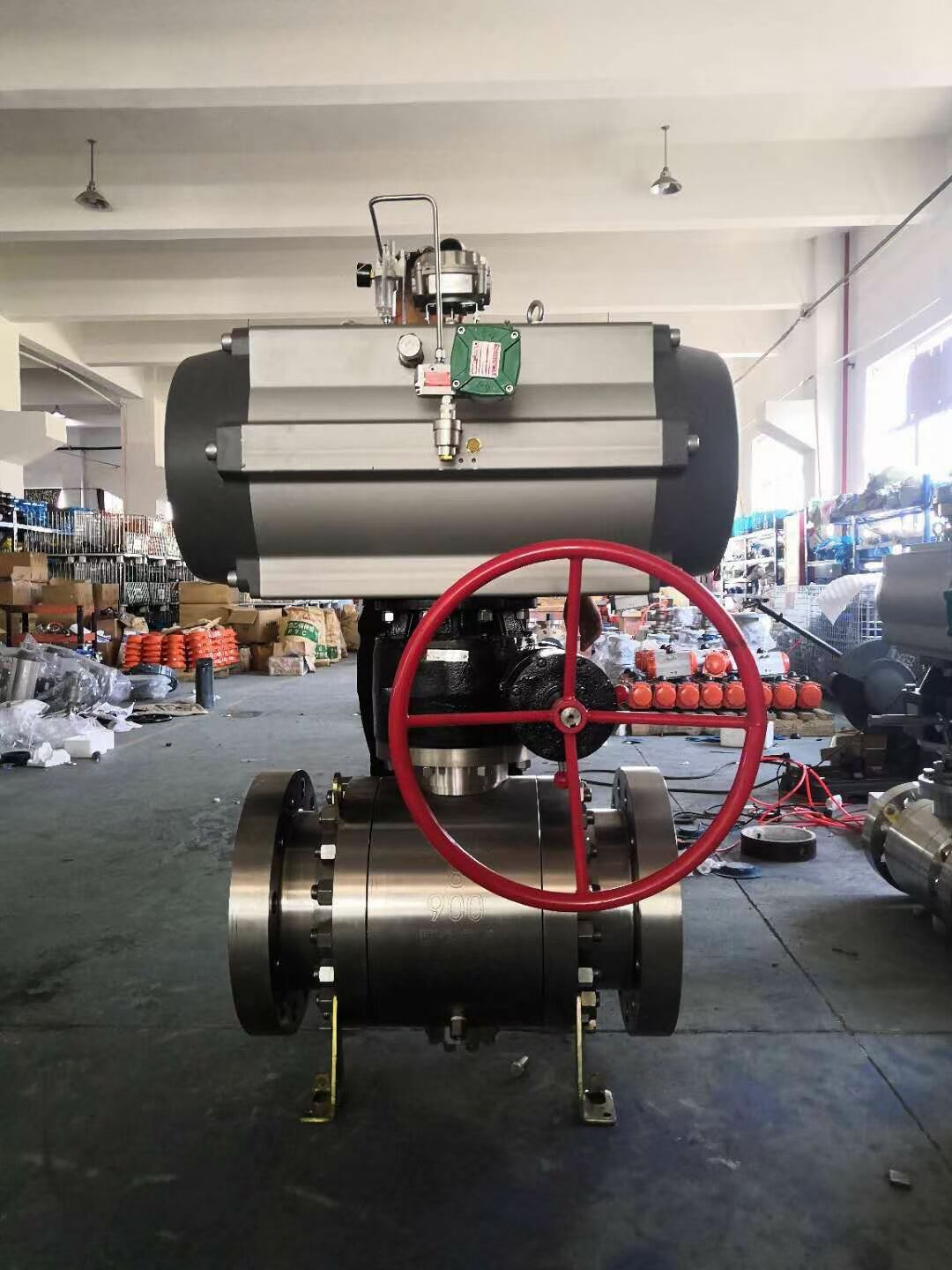

气动锻钢高压球阀的优点:
1、齿轮式双活塞,输出力矩大,体积小
2、气缸选用铝金材料,重量轻、外形美观
3、可在顶部、底部安装手动操作机构
4、齿条式连接可调节开启角度、额定流量
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作
6、IS05211标准连接为产品的安装更换提供了方便
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度
高压气动锻钢球阀可配以阀门定位器输入控制信号(4-20mA电流或1-5VDC电压)即可实现对球阀的角度旋转运转,气动高压锻钢球阀可配行程限位开关、电磁阀、减压阀及0.1-0.7MPa气源压力即可实现开关操作,限位开关可输出无源触点信号和阀门开关到位灯。不锈钢气动锻钢高压球阀主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。
高压锻钢气动球阀结构标准:
阀体形式 三段式锻造阀体
公称通径 DN15~300mm、1/2"~12"
公称压力 国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa;美标ANSI 150、300、600、900LB
法兰标准 ANSI、GB、JB、HG等
连接形式 法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
