名称：气动三片式不锈钢丝口球阀
型号：AT-Q611F-16P
AT-Q611M-16P
AT-Q611F-16R
AT-Q611M-16R
AT-Q611F-16RL
压力：1.6mpa
温度：-20~150℃/-20~280℃
介质：淡水、海水、蒸汽、空气、氧气、油类、天然气、煤气、强酸、强碱、盐类、醇类等
材质：SUS304、SUS316、SUS316L等
密封材料：PTFE聚四氟乙烯/PPL对位聚苯酚
气动三片式球阀
阀门型号：Q611F，Q611H
通径规格：DN15～DN100
结构形式：浮动直通式
阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64
适用温度：-40～425℃
应用范围：蒸汽、气体、液体、油品、腐蚀性介质
产品特点：体积小，密封可靠，使用寿命长，拆装简单，维修方便
|
公称通径6-100(mm)
|
|
||||
|
材料\材料代号
|
C
|
P
|
R
|
|
|
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|
|
球板
|
WCB
|
CF8 304
|
CF8M 316
|
|
|
|
阀杆
|
2Cr13
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
|
|
|
密封圈
|
增强聚四氟乙烯 对位聚笨
|
||||
|
填料
|
聚四氟乙烯 柔性石墨
|
||||
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
|
适用温度
|
-28℃～350℃
|
||||
|

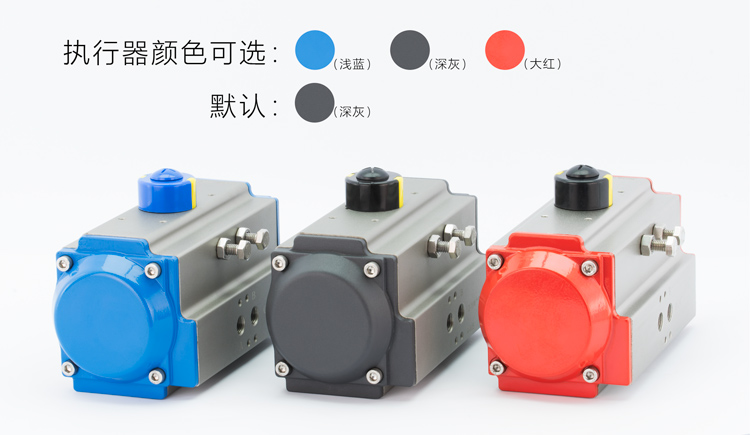

执行器
|
型号
|
AT系列、GT系列
|
|||
|
气源压力
|
0.4～0.7MPa
|
||||
|
三片式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型
|
|||||
