蝶阀分类
发布时间:2020/11/23

蝶阀分类

蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

蝶阀的优点如下:

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,体积小,重量轻。

3、可以运送泥浆,在管道口积存液体最少。

4、低压下,可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下:

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的安装与维护应注意以下事项:

1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。

1.按结构形式分类

(1)中心密封蝶阀

(2)单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

2.按密封面材质分类

(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

3.按密封形式分类

(1)强制密封蝶阀

1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生

2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生


(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

(3)自动密封蝶阀。密封比压由介质压力自动产生。

4.按工作压力分类

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10。0--80.0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

5.按工作温度分类

(1)高温蝶阀。t>450 C的蝶阀

(2)中温蝶阀。120 C<t<450 C的蝶阀

(3)常温蝶阀。一40C<t<;120 C的蝶阀

(4)低温蝶阀。一100<t<一40 C的蝶阀

(E)超低温蝶阀。t<一100 C的蝶阀

6.按连接方式分类

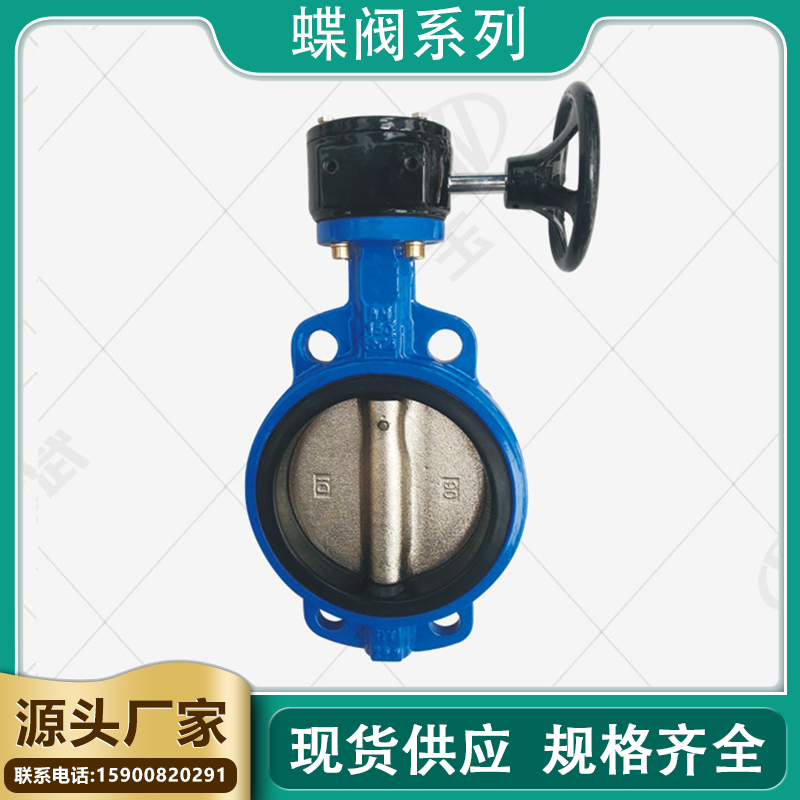

(1)对夹式蝶阀。

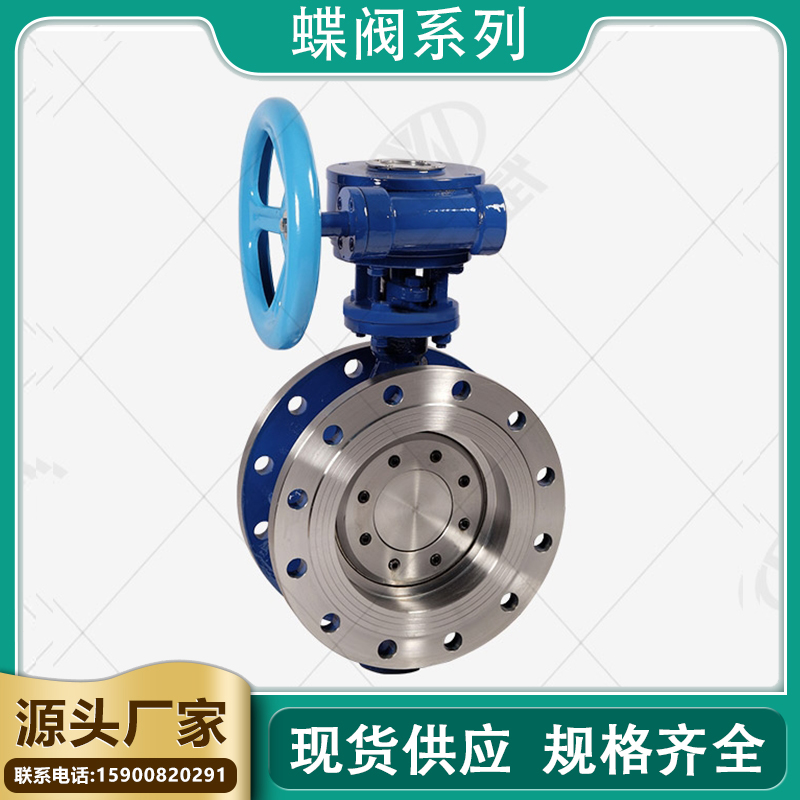

(2)法兰式蝶阀。

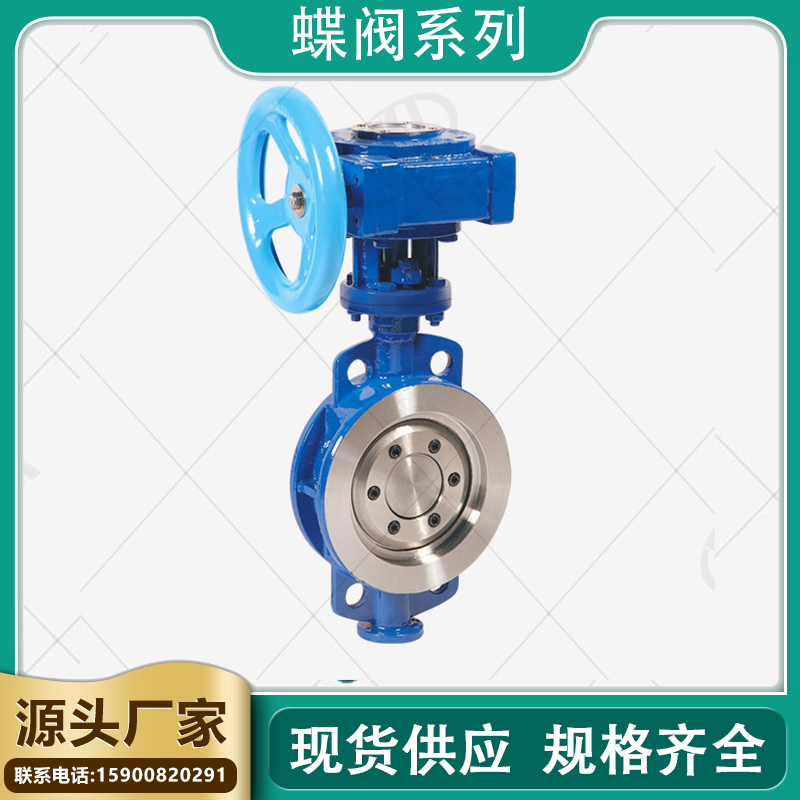

(3)支耳式蝶阀。

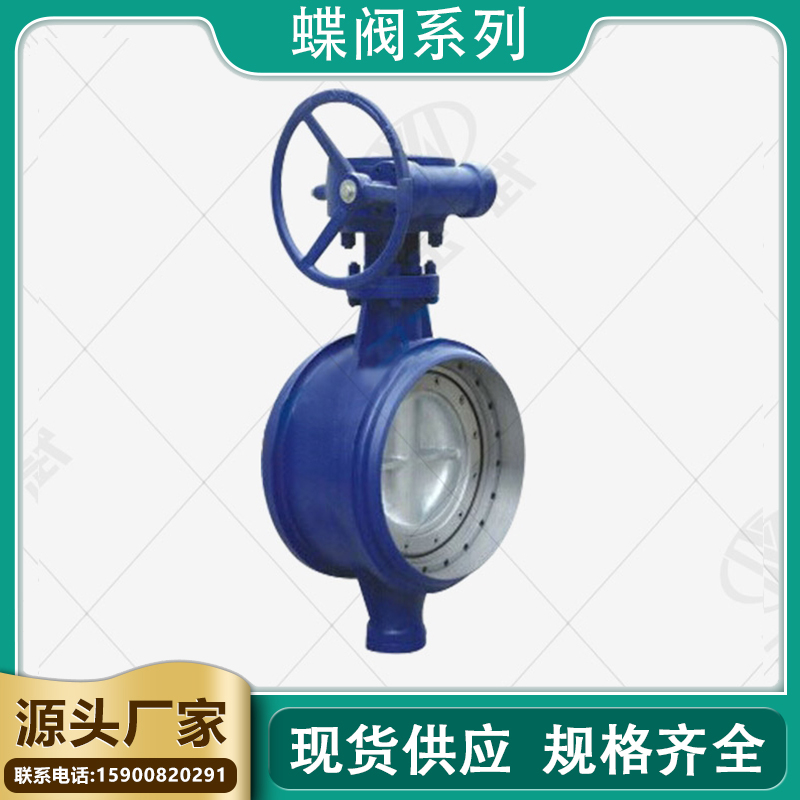

(4)焊接式蝶阀。
