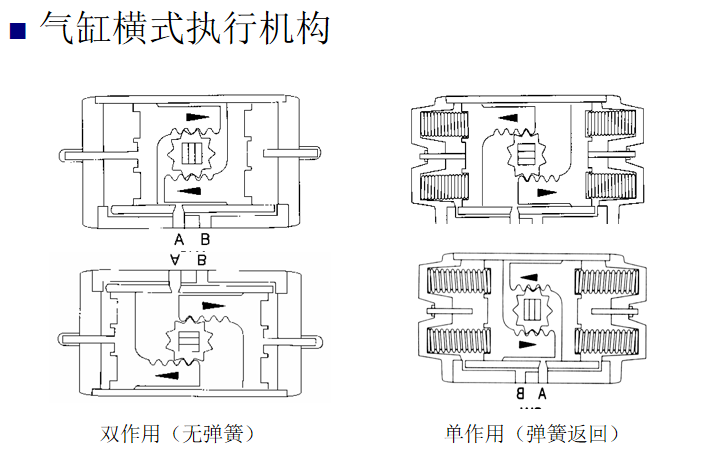

气动执行机构  气动阀门

阀门气动驱动装置安全、可靠、成本低，使用维修方便，是阀门驱动机构中的一大分支。气动装置在具有防爆要求的场合应用较多。阀门气动驱动装置采用气源的工作压较低，结构尺寸不大，阀门气动驱动装置的总推力也不很大。

气动头调试 气动阀门
气动执行机构的调试，主要是对定位器进行调试。首先将阀门放至全关位置，为保证阀门关闭严密，拧阀杆上连接螺母至拧不动为止，阀芯和阀座肯定接触紧密了，此时调整阀杆行程刻度牌至零位，然后接通气源，用减压阀将气源压力调至所需压力，然后用信号发生器给定位器输入4mA电流，调整定位器上的零点调整手轮至阀门刚刚开始动作为止，接着再输入20mA电流，根据行程刻度，调整零点调整手轮和量程调整装置使阀杆行程为全开，然后重复输入4mA和20mA的步骤，直至阀门满足4mA全关和20mA全开的要求。为了保证阀门在4mA的时候关紧，在调试时可以输入4.10~4.15mA电流作为全关的信号，这样在实际工作状态下4mA电流肯定能将阀门关紧。

电动执行机构  气动阀门 电动阀门
电动执行机构一般由电机、减速箱、手操机构、机械位置指示机构等一些部件组成。与其他阀门驱动装置相比，电动驱动装置具有动力源广泛，操作迅速、方便等特点，并且容易满足各种控制要求。所以，在阀门驱动装置中，电动装置占主导地位。

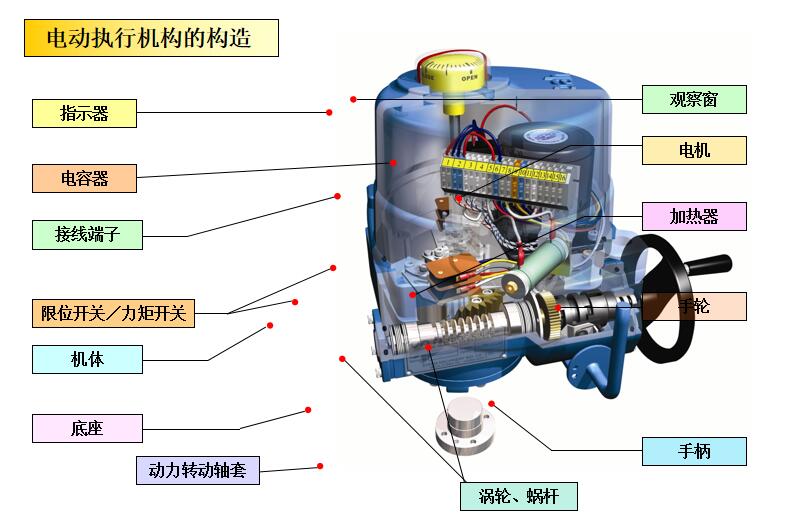

电动执行器的构造
