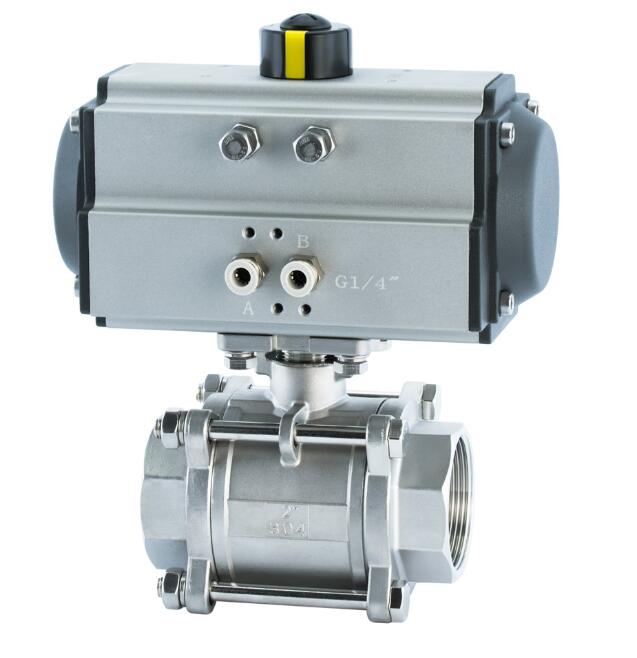

三片式螺纹气动球阀产品概述：
三片式螺纹气动球阀采用一体化结构，与气动执行器相配，造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
三片式螺纹气动球阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
可选用多种螺纹标准
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
三片式高平台球阀通常应用压力,温度高，密封要求严格场合.
密封有自清洁特性，当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。因此除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
三片式螺纹气动球阀性能规范：
|
产品口径 |
15-100MM |
|
产品压力 |
1.0Mpa-4.0Mpa |
|
阀体材质 |
铸钢，不锈钢304，316，316L |
|
球体材质 |
铸钢，不锈钢304，316，316L |
|
密封材质 |
PTEE,PPL,合金钢 |
|
适用温度 |
-30～+300℃ |
|
适用介质 |
水，气体，油品等 |
|
控制方式 |
开关型，调节型 |
|
驱动方式 |
手动、气动、电动 |
气动执行器的主要参数:
|
气动执行器 |
单双作用气动执行器 |
|
供气压力 |
0.4-0.8MPA |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用气动执行器,双作用气动执行器 |
|
可配附件 |
电磁阀,限位开关,二联件,手轮机构等 |
气动执行器的主要零部件材料:
|
名称 |
气动执行器 |
|
缸体 |
铝合金型材质硬质阳极氧化 |
|
端盖 |
压铸铝合金环氧树脂喷涂 |
|
活塞 |
压铸铝 |
|
轴 |
钢镀镍磷合金 |
|
O型圈 |
NBR |
|
螺栓 |
304不锈钢 |
|
零件名称 |
Q11F-(16-140)C |
Q11F-(16-140)P |
Q11F-(16-140)R |
|
阀体 |
WCB |
CF8 |
CF8M |
|
阀盖 |
WCB |
CF8 |
CF8M |
|
球体 |
304 |
304 |
316 |
|
阀杆 |
304 |
304 |
316 |
|
密封圈 |
聚四氟乙稀 |
||
|
填料 |
聚四氟乙稀 |
||
