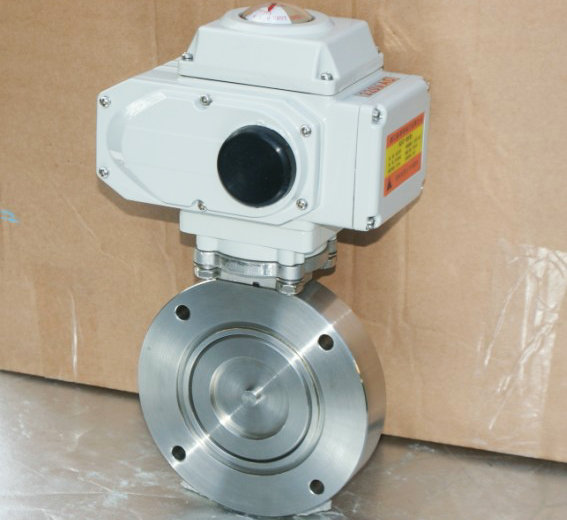

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

电动高真空蝶阀执行机构

开关型控制可以采用强电和弱电两种控制方式，从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图：

电动高真空蝶阀（调节型）外型上和开关型没有区别，只是在电动执行机构的左侧加上了一个模块盒，调节型的控制是通过弱电控制（4-20mA或0-5VDC），从而可以轻松的控制阀门的旋转角度，从而可以控制管道介质的流量。

执行器技术参数

电动高真空蝶阀执行器类别 执行器参数

电源电压 标准：220V    AC单相  可选：110V AC 单相、380/440V    AC 三相、24V/110V/220V DC

输出力矩 50N·M～2000N·M 50N·M～4000N·M

动作范围 0～90° 0～360° 0～90°、0°～270°可选

控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

动作时间 15秒/30秒/60秒 18S～112S

保护装置 过热保护 内置过热保护、过载保护

环境温度 -30°～60° -20℃～+70℃

手动操作 同附带手柄操作 机械离合机构，配手轮操作

机械限位 电气、机械二重限位 电气、机械二重限位

防护等级 IP65 IP65、IP67、可定制IP68

防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5

位置测量 可选装开关或电位计 电位计、比例控制单元

驱动电机 8W/E 鼠笼式异步电机

进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”

壳体材料 铝合金 铝合金

外涂层 干粉，环氧聚酯，具有超强防腐功能

电动高真空蝶阀主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢

密封圈：NBR、氟橡胶。

电动高真空蝶阀主要技术性能

适用范围： 105 ~1.3×10-4 Pa

阀门漏率： ≤1.3×10-4 Pa.L/S

适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)

安装方向： 任意
