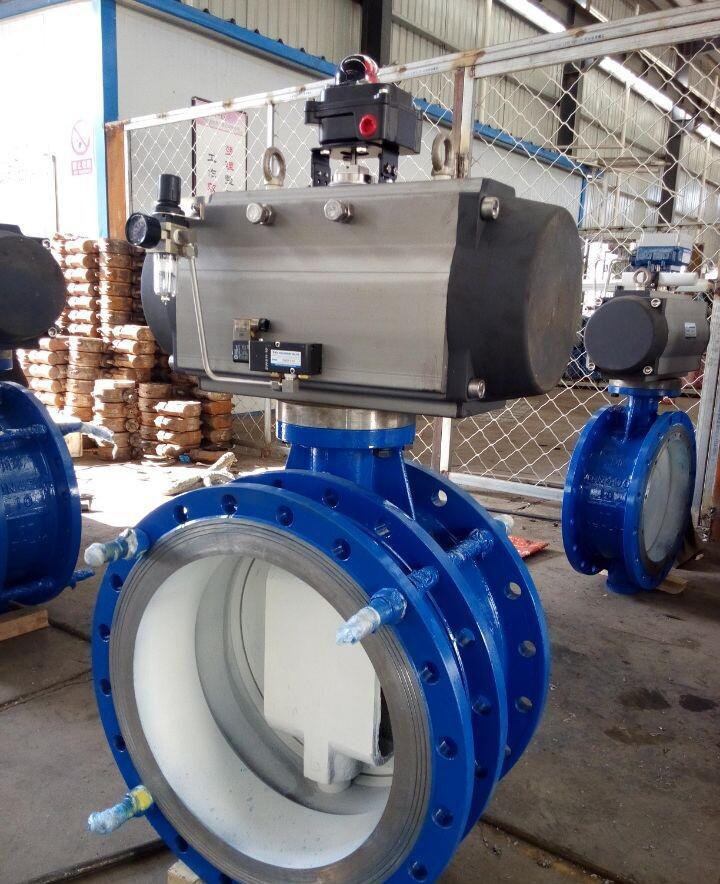

气动伸缩蝶阀应用范围
气动法兰式伸缩蝶阀在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
气动伸缩蝶阀采用标准：法兰连接尺寸 GB4216.4-84;GB9115.8-8
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90
气动伸缩蝶阀技术参数
|
公称通经DN（mm） |
50～1000 |
50～1000 |
||
|
公称压力PN（MPa） |
0.6 |
1.0 |
1.6 |
|
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
|
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
|
|
适用温度 |
软密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
||
|
硬密封 |
碳钢:-29℃～425℃不锈钢-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
气动伸缩蝶阀零件材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、聚四氟、聚内脂、不锈钢 |
|
阀杆 |
2Cr13、不锈钢、铬钼钢 |
|
伸缩管 |
铸铁、铸钢、不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
