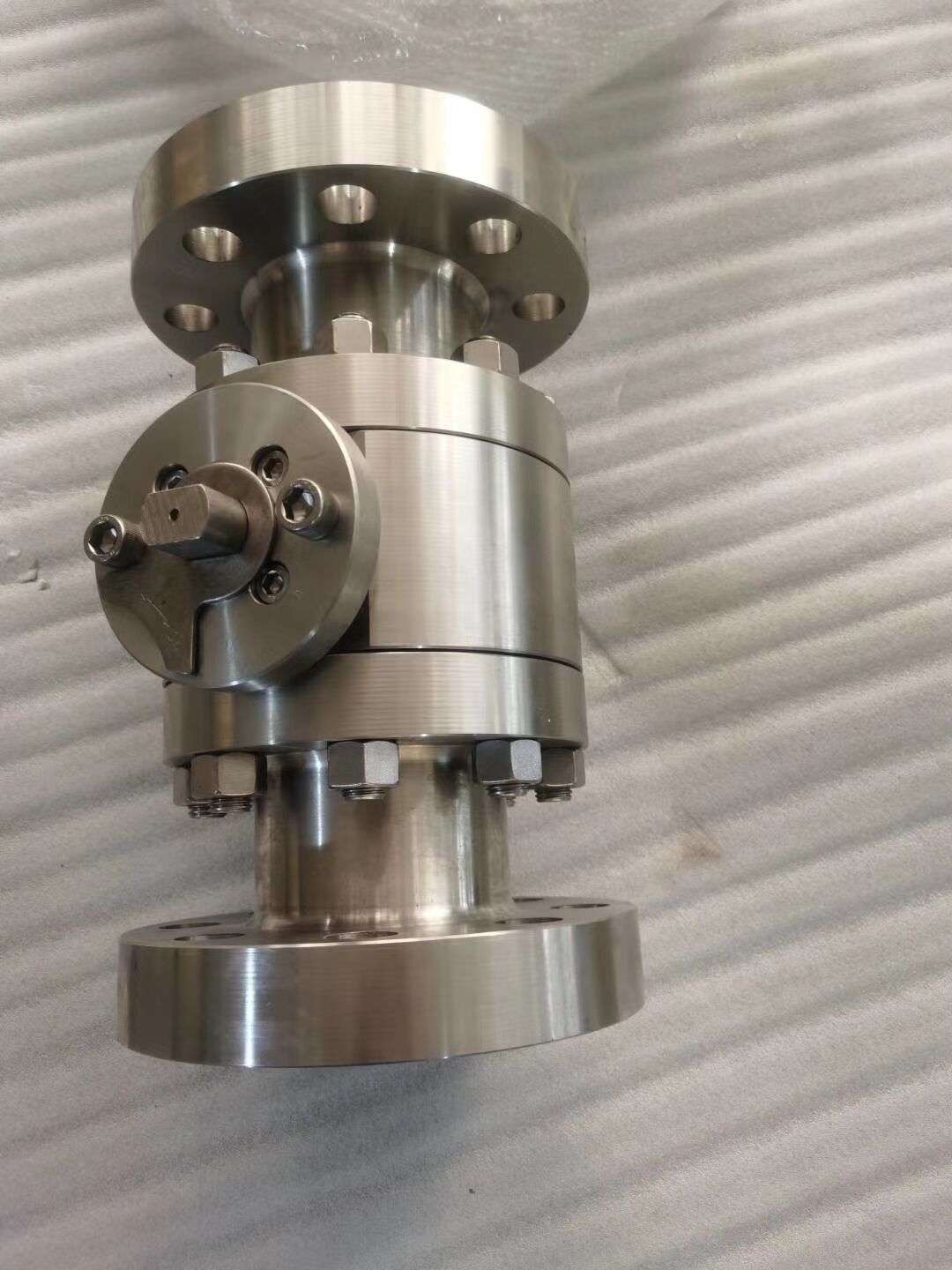

F304锻造高压不锈钢球阀的详细说明

F304锻造高压不锈钢球阀各部个均为锻件，软密封圈镶入钢圈内，钢座也加工出密封面，钢座径向与背面均设有“0”形圈，以确保介质不外漏。阀杆为下装式设计，台肩处设有推力轴承，减轻操作力矩。

防火功能：一旦软密封被烧毁，由于介质压力将球推向钢座，能起到防火功能。本阀各部个均为锻件，软密封圈镶入钢圈内，钢座也加工出密封面，钢座径向与背面均设有“0”形圈，以确保介质不外漏。阀杆为下装式设计，台肩处设有推力轴承，减轻操作力矩。防火功能：一旦软密封被烧毁，由于介质压力将球推向钢座，能起到防火功能。

球阀型号：Q41F-160P

球阀口径：15-200MM

球阀公称压力：1.0~42.0MPA

球阀连接方式：法兰连接

球阀操作方式：手柄

球阀主要功能：起开关作用

球阀使用介质：水.油品.蒸汽

球阀材质：F304锻不锈钢

球阀使用标准：国标

注：型号代表意义

Q代表球阀  4代表法兰连接 1代表浮动式 F代表密封为RPTFE四氟

Q41F-16P DN15 阀体采用F304锻不锈钢,内件材质：球体F304,阀座：F304+RPTFE四氟。

F304锻造高压不锈钢球阀的特点

a:操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

b:密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能(3)防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

c:自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。

d:排泄管路：阀体上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料;可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)

e:本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

F304不锈钢球阀的性能参数

a、工作压力：1.0Mpa-42.0Mpa。

b、工作温度：-46+550℃。

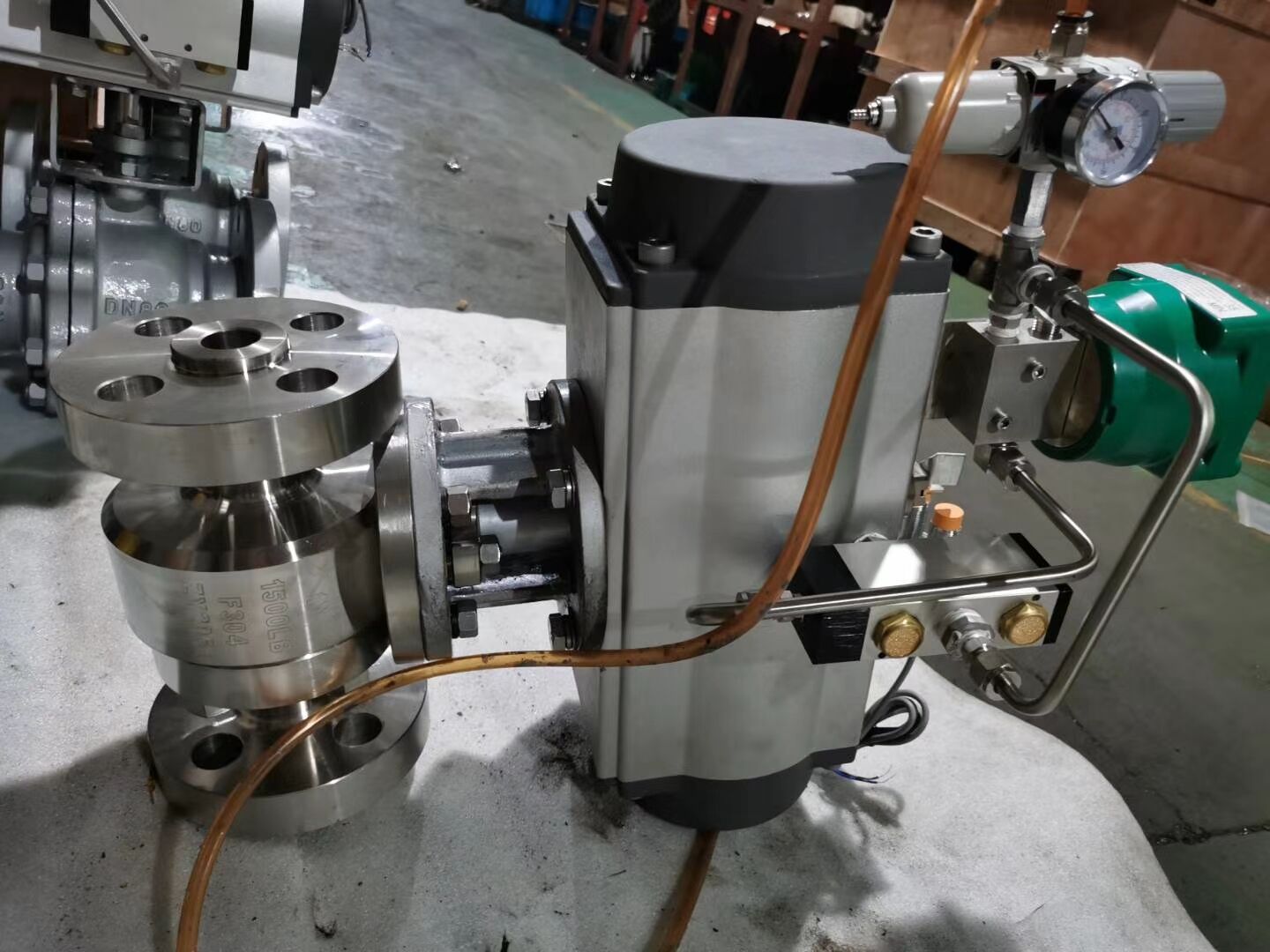

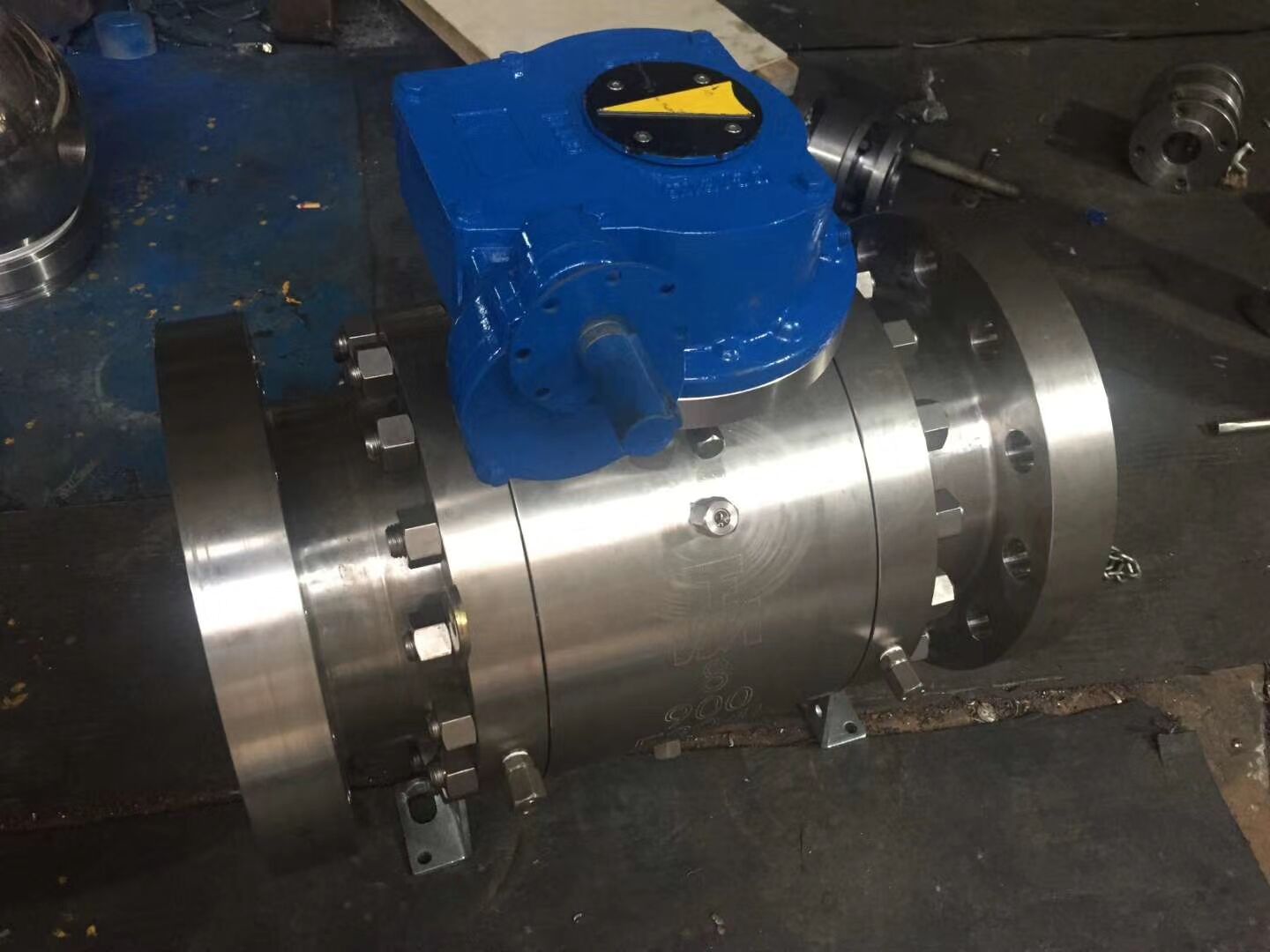

c、驱动方式：手动、蜗轮、气动、电动等。

d、连接方式：法兰、焊接、对焊、承插焊、等。

e、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。

f、阀体材质：铸钢、碳钢、 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
