气动阀门 气动球阀 气动衬氟球阀 气动耐腐蚀球阀 参数 图片
发布时间:2020/10/6

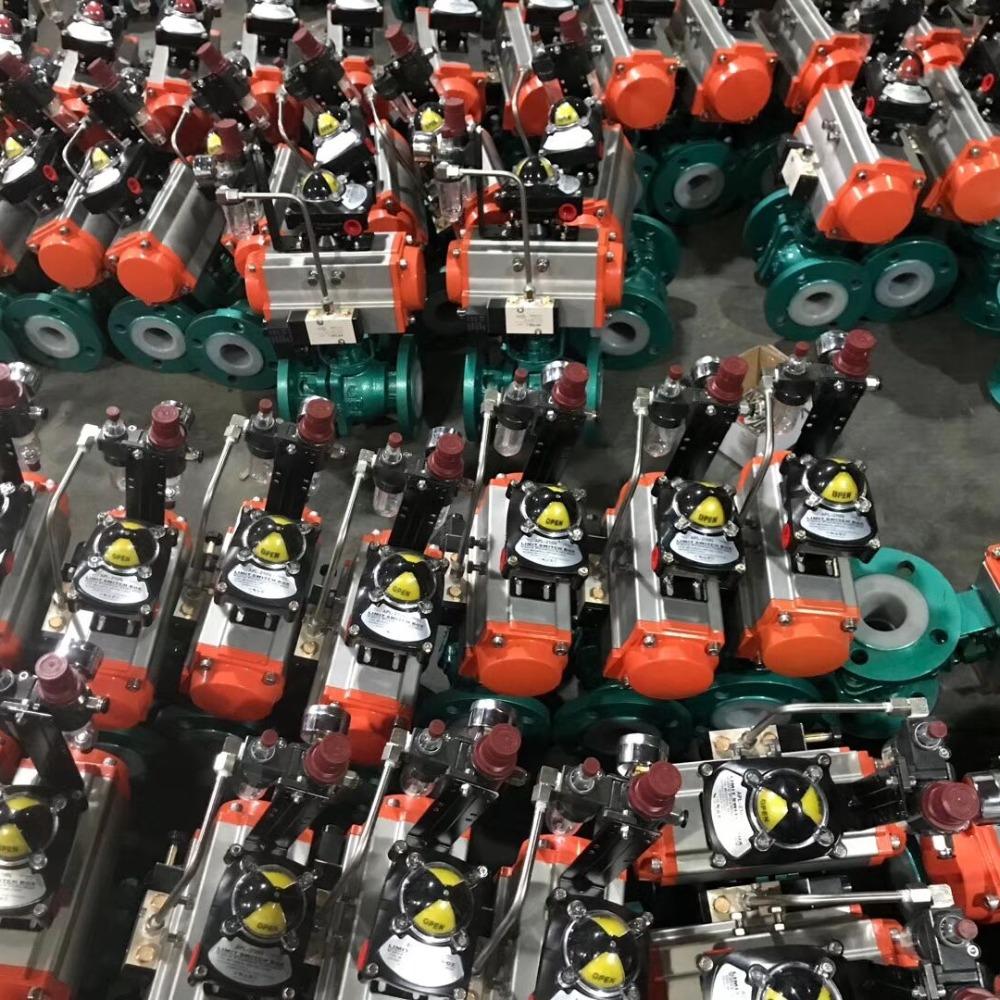

 气动衬氟球阀
阀门型号:Q641F46
通径规格:DN15~DN300
结构形式:浮动直通式
阀体材质:铸钢WCB、不锈钢304、不锈钢316
公称压力:PN10、PN16
适用温度:-29~+180℃
应用范围:弱腐蚀性介质以及强酸强碱流体等
产品特点:开关轻便,密封可靠,耐腐蚀性强,使用范围广
气动衬氟球阀概述:
   气动衬氟球阀(防腐球阀)具有超强的耐腐蚀性能,阀芯采用氟塑料作为内衬和软密封阀座,特别适用于各种强腐蚀性介质及强酸、强碱的管道中,做开关切断或调节使用。Q641F46气动球阀采用聚四氟乙烯制成的密封圈,结构密封性能可靠,最高可达零泄露,是防腐阀门里****选择之一。气动衬氟球阀只适用于压力在2.5Mpa之内的工况中,介质温度不宜超过180℃,且不适于抽高真空环境里。



气动衬氟球阀结构原理:


   气动衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的,阀恋和阀体内侧全部采用氟塑料制成,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,是专门为控制各种强腐蚀性介质的启闭而进行设计的球阀,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。










气动衬氟球阀优点:
1. 采用氟塑料密封,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;
4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

气动衬氟球阀技术参数:
公称通径 DN15~DN300(mm)
公称压力 PN0.6、1.0、1.6MPa
驱动形式 压缩空气4-7bar(可带手动装置)
连接方式 法兰式连接
结构形式 两段式阀体(全衬氟球体)
动作范围 0~90°
使用温度 聚四氟乙烯PTFE:-29~+180℃
适用介质 弱腐蚀性介质以及强酸强碱等
控制方式 开关模式,调节型(定位器4-20mA模拟信号)
作用形式 单作用弹簧复位(常开型,常闭型),双作用(气开气关)
