气动三片式球阀
阀门型号:Q611F,Q611H
通径规格:DN15~DN100
结构形式:浮动直通式
阀体材质:不锈钢304、不锈钢316、不锈钢316L
公称压力:PN10、PN16、PN25、PN40、PN64
适用温度:-40~425℃
应用范围:蒸汽、气体、液体、油品、腐蚀性介质
产品特点:体积小,密封可靠,使用寿命长,拆装简单,维修方便
气动三片式球阀简介:
气动三片式球阀是由三片式球阀与气动执行器连接组成,采用三段式结构,由左右两片阀体与中间阀体组成,再用螺栓连接成一体,具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用,单作用形式具有弹簧复位功能,可在遇到故障或没有气源时,自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源,带动阀芯做0-90度的来回转动,即可实现对阀门的开关动作,在各个行业得到广泛应用,是常见的控制阀门。
气动三片式球阀优点:
1,采用三段式阀体,螺纹连接,结构紧凑,重量轻,从高真空至高压力都可应用。
2,外形小巧,节约安装空间,特别适用于机械体积小空间狭窄的工况当中。
3,螺纹三片式气动球阀密封可靠,使用寿命长,开关动作迅速,检修起来方便,易拆装。
气动三片式球阀零件材料:
左右:阀体 WCB、CF8、CF8M、CF3M
阀座:PEFE、PPL、304、316
球体:WCB、CF8、CF8M、CF3M
密封圈:聚四氟乙烯、金属硬密封
中阀体:WCB、CF8、CF8M、CF3M
阀杆:2Cr13304、316、316L
填料压盖:WCB、CF8、CF8M、CF3M
可选附件:限位开关、定位器、电磁阀、减压阀
气动三片式球阀技术参数:
公称通径 DN15~DN100(mm)
公称压力 PN1.0、1.6、2.5、4.0、6.4MPa
连接方式 内螺纹
气源驱动 压缩空气4-6bar(可带手轮)
温度范围 软密封:-30~180℃;硬密封:-40~425℃
阀体结构 三片式球阀(开度可选)
密封材料 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)
适用介质 气体、液体、油类、腐蚀性介质等
阀体材质 开关模式(开关两位控制),调节型(4-20mA信号)

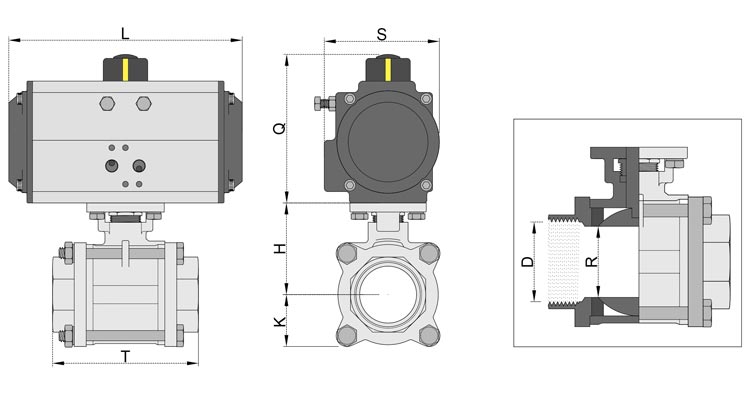

通径 | 气动执行器配型 | 尺寸标注代号 压力:1.6mpa 单位:mm | |||||||
L | T | H | S | K | Q | R | D | ||
DN8 | AT32Q | 109 | 74 | 45 | 46.5 | 23 | 72 | 8 | G1/4" |
DN8 | AT40Q | 123.5 | 74 | 45 | 65 | 23 | 87 | 8 | G1/4" |
DN8 | AT52Q | 146 | 74 | 45 | 71.5 | 23 | 98 | 8 | G1/4" |
DN10 | AT32Q | 109 | 73 | 45 | 46.5 | 23 | 72 | 10 | G3/8" |
DN10 | AT40Q | 123.5 | 73 | 45 | 65 | 23 | 87 | 10 | G3/8" |
DN10 | AT52Q | 146 | 73 | 45 | 71.5 | 23 | 98 | 10 | G3/8" |
DN15 | AT32Q | 109 | 69 | 45 | 46.5 | 23 | 72 | 15 | G1/2" |
DN15 | AT40Q | 123.5 | 69 | 45 | 65 | 23 | 87 | 15 | G1/2" |
DN15 | AT52Q | 146 | 69 | 45 | 71.5 | 23 | 98 | 15 | G1/2" |
DN20 | AT52Q | 146 | 80 | 54 | 71.5 | 26.5 | 98 | 20 | G3/4" |
DN25 | AT52Q | 146 | 88 | 64 | 71.5 | 28 | 98 | 25 | G1" |
DN25 | AT63Q | 170 | 88 | 56 | 83.5 | 28 | 116 | 25 | G1" |
DN32 | AT63Q | 170 | 100 | 68 | 83.5 | 36 | 116 | 32 | G11/4" |
DN40 | AT75Q | 184 | 110.5 | 73 | 96 | 38.5 | 128 | 40 | G11/2" |
DN50 | AT83Q | 211 | 136 | 84 | 104 | 44 | 136 | 50 | G2" |
DN65 | AT92Q | 265 | 168 | 95 | 109 | 61 | 146 | 65 | G21/2" |
DN80 | AT105Q | 275 | 194 | 100 | 125 | 70 | 153 | 75 | G3" |
DN100 | AT125Q | 305 | 240 | 112 | 147 | 82 | 190 | 100 | G4" |
执行器配型仅作为参考,更多口径尺寸或其他尺寸请联系客服。 |
