气动通风蝶阀参数
阀门型号：D641W
通径规格：DN50～DN2000
结构形式：中线型（法兰）
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN2.5、PN6、PN10
适用温度：-40℃～+450℃以上
应用范围：空气、煤气、含尘气体、烟道气、冷热风等
产品特点：流道阻力小，流量系数大，重量轻，可适用于大口径
气动通风蝶阀概述：
气动通风蝶阀是用在通风管道中的一种非密闭旋转型蝶阀，采用中线式碟板与短结构钢板焊接的结构形式设计制造，作为气体介质的流量调节或开关控制。气动通风蝶阀流道阻力小，流量系数大，重量轻，启闭快，与阀门定位器配套使用，可实现比例调节，特别适用于大口径、大流量锅炉窑烟道气控制。
气动通风蝶阀优点：
1. 可远距离控制阀门开关、调节，达到了省时省力，省人工成本。
2. 内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
|
公称通径
|
DN50～DN2000(mm)
|
|
压力等级
|
PN0.25、0.6、1.0MPa
|
|
连接方式
|
法兰式连接
|
|
结构形式
|
中线型结构
|
|
驱动方式
|
气动控制,气源驱动(可带手轮)
|
|
阀体材质
|
铸钢WCB、不锈钢304、不锈钢316
|
|
密封材质
|
本体密封
|
|
工作场合
|
空气、煤气、含尘气体、烟道气、冷热风等
|
|
控制方式
|
开关型（开关两位模式），调节型（调节碟板开度）
|
|
附件选型
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
3. 采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
气动通风蝶阀采用标准：
设计标准：GB/T12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992、JB/T9092-1999
强度试验：0.075 0.375 0.9
密封试验：≤1.5%泄漏量
适用温度：-40～+450℃

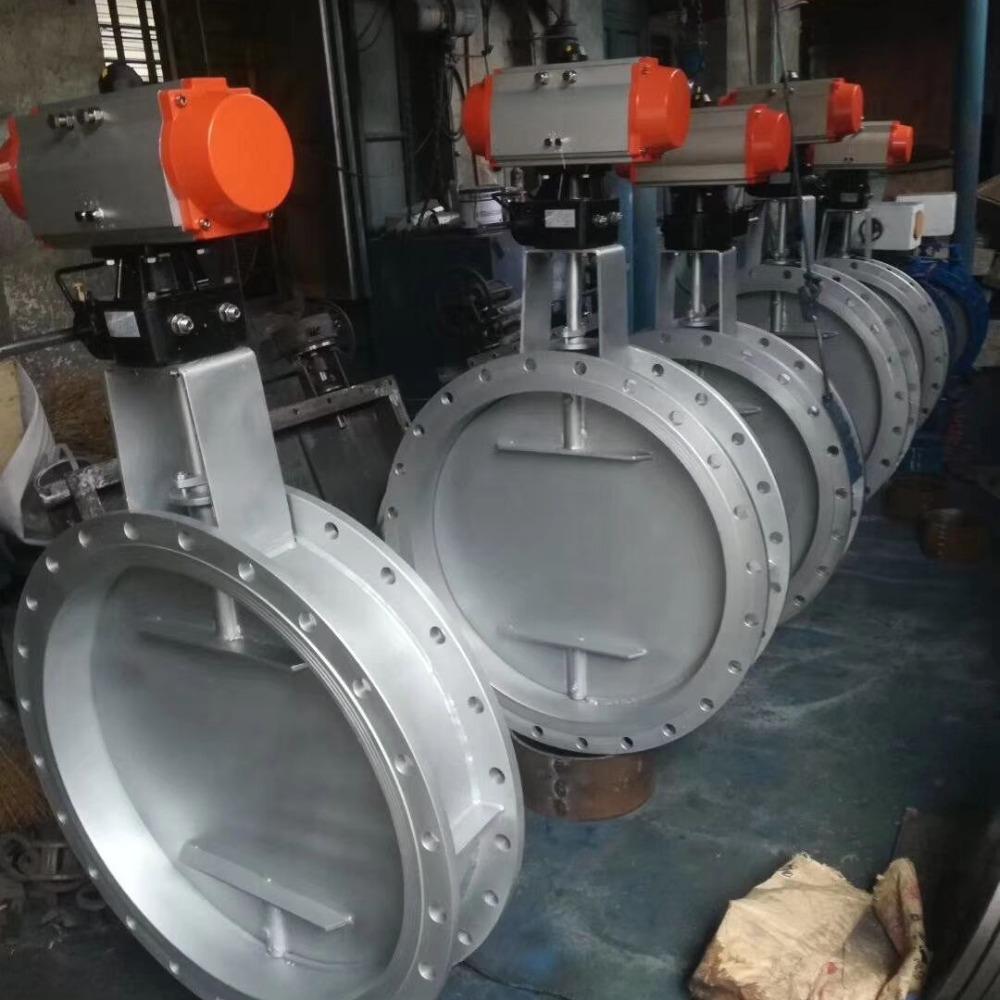

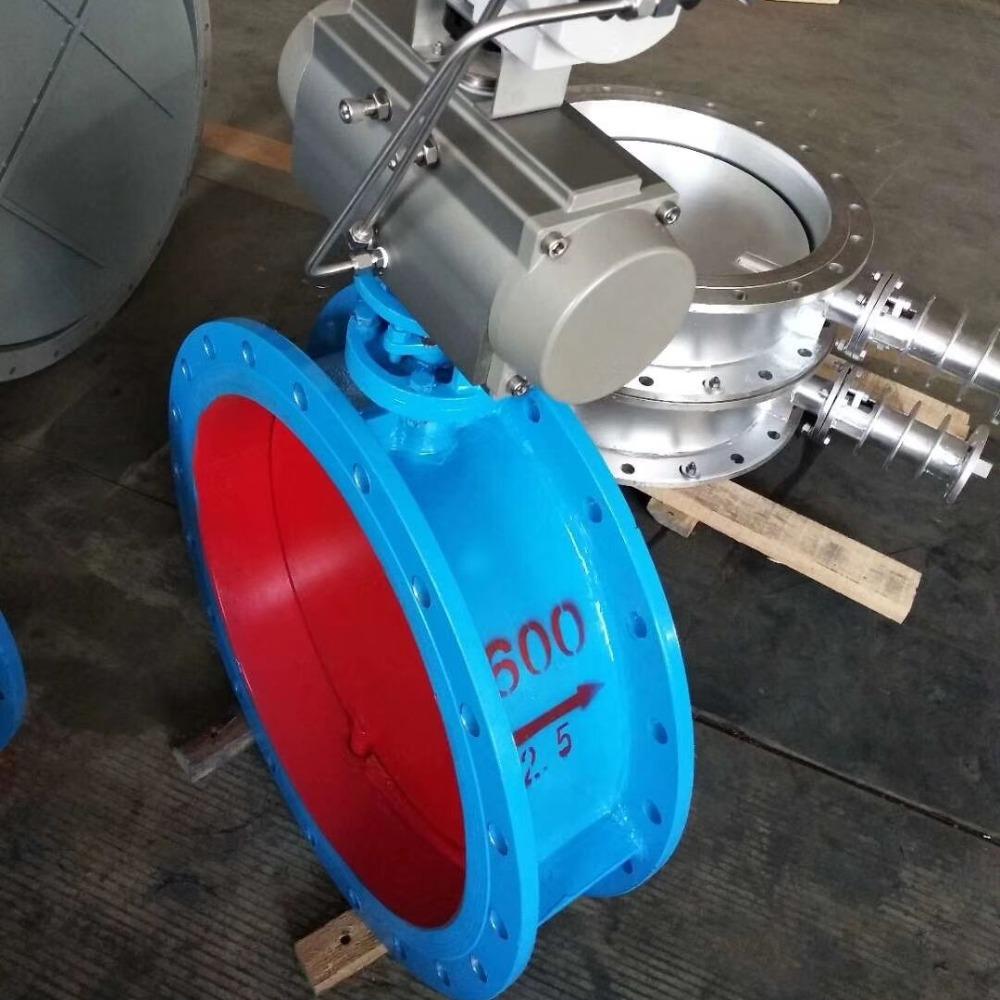

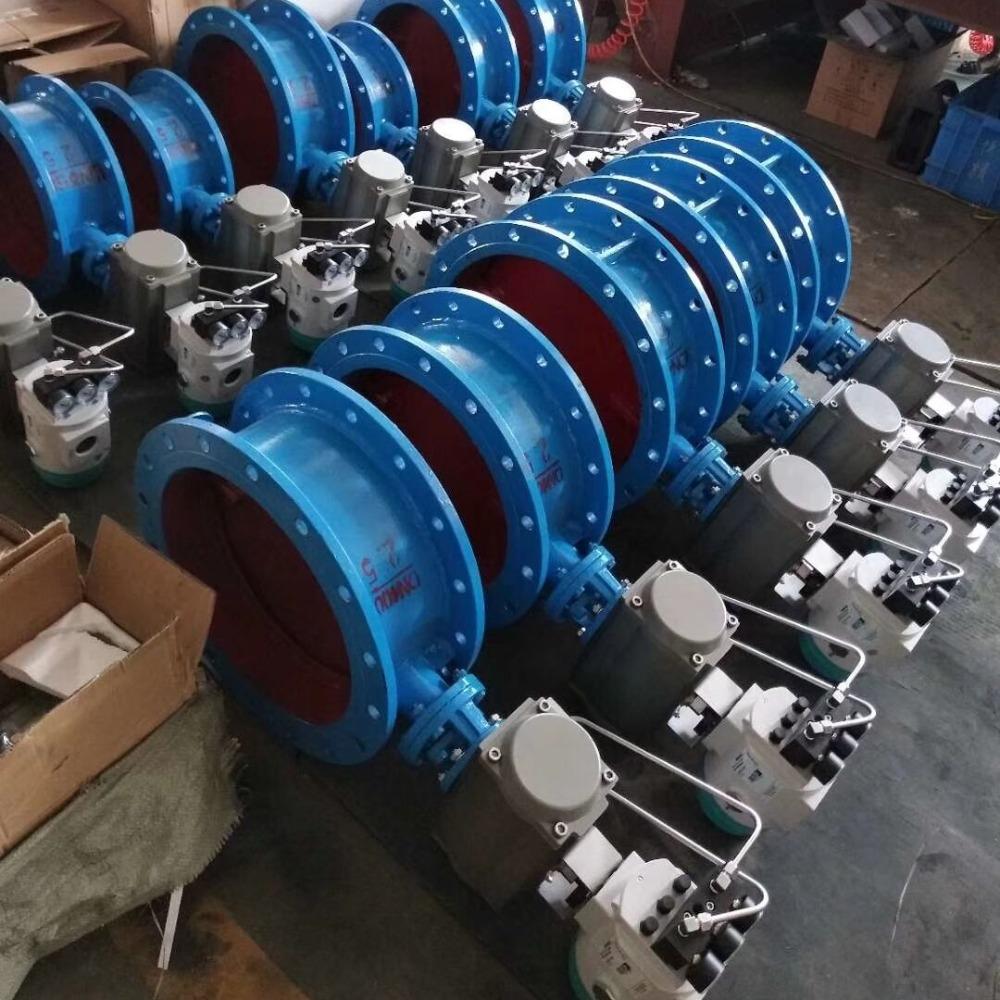

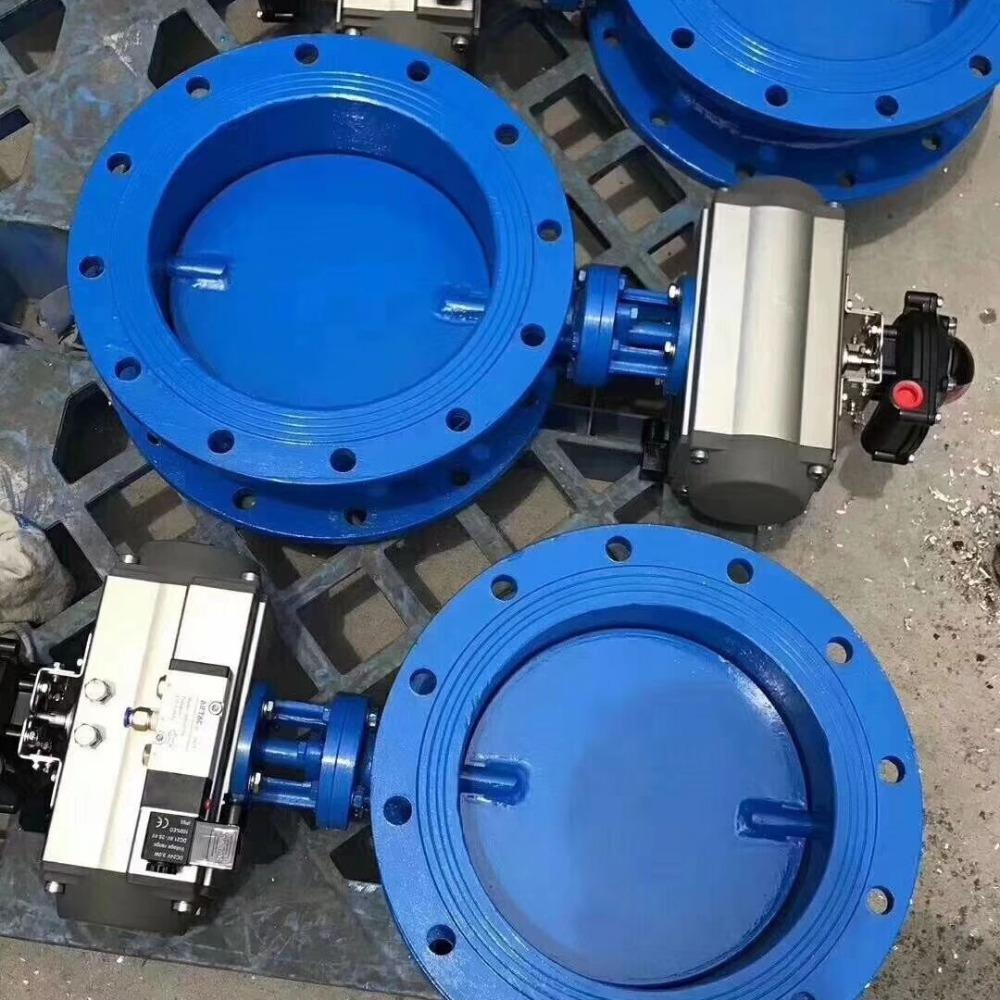

气动通风蝶阀图片
