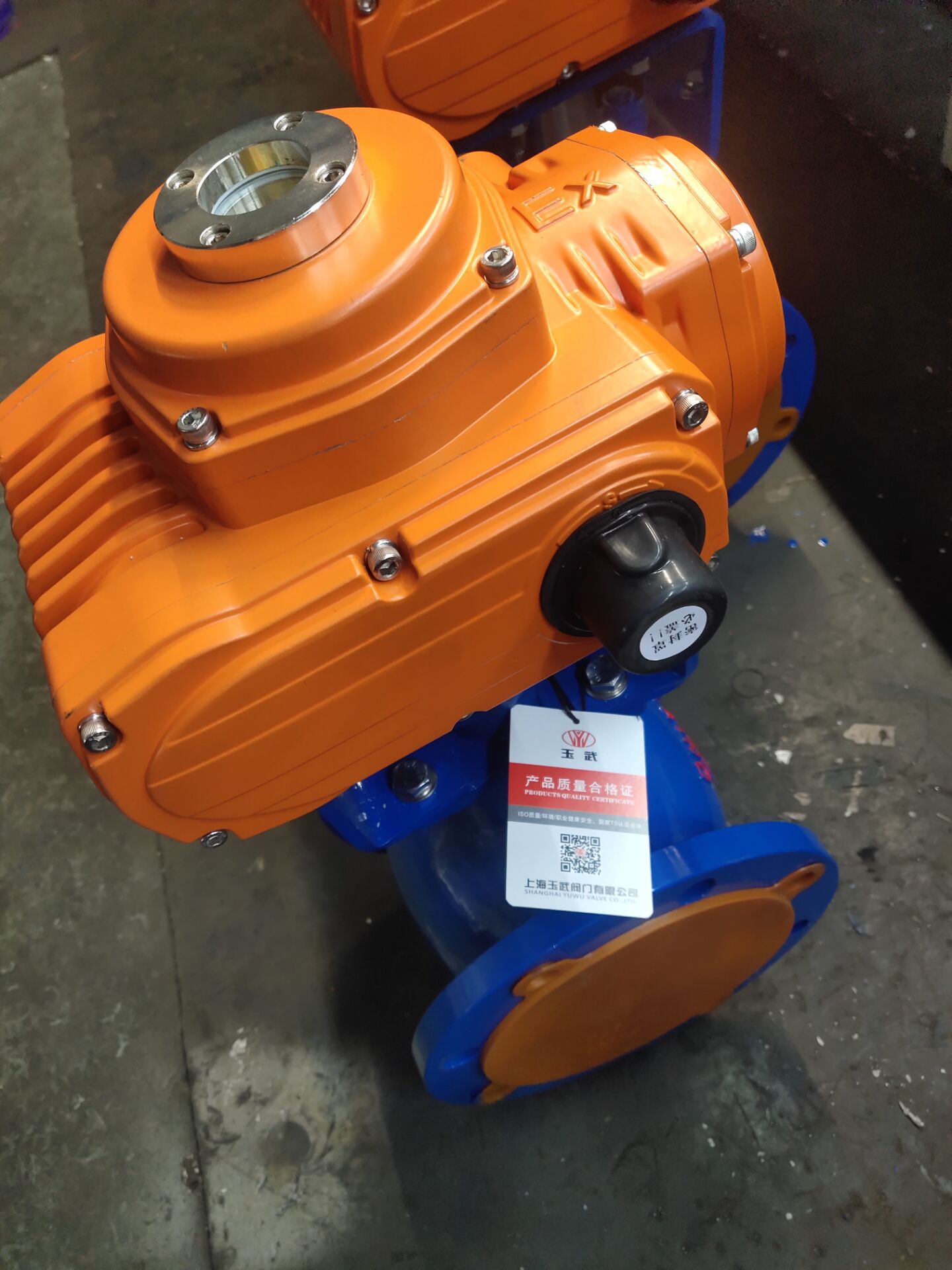

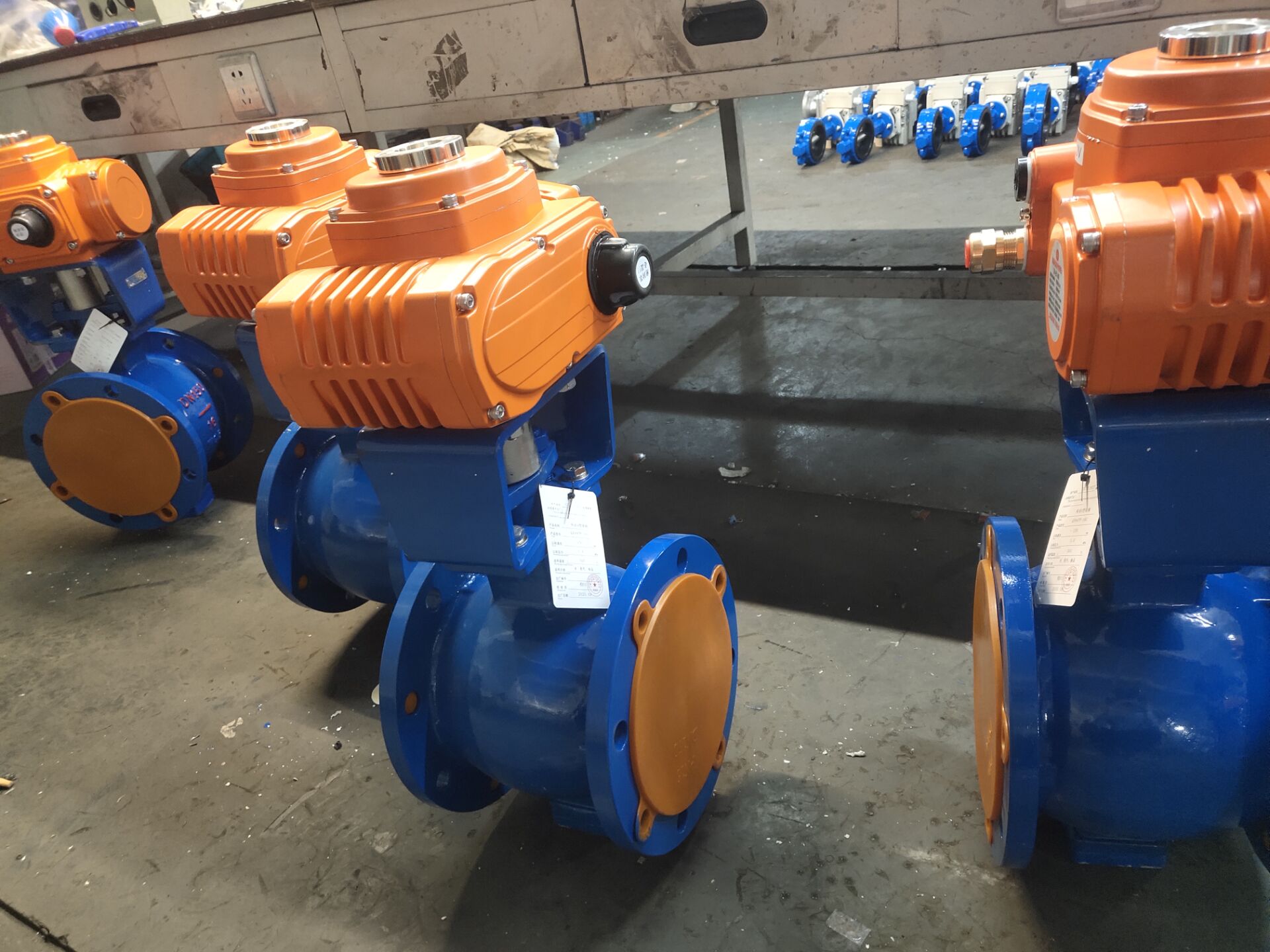

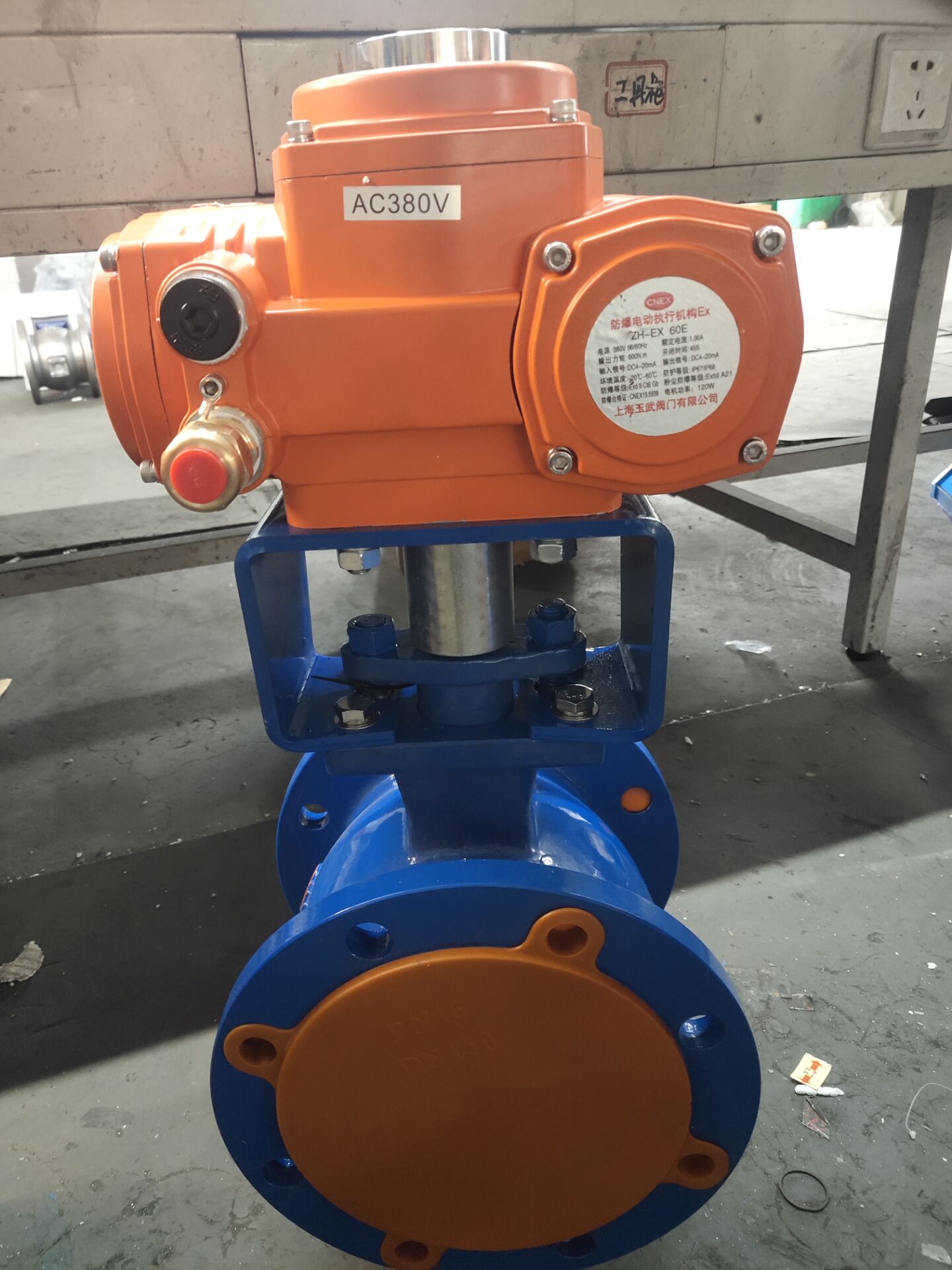

电动V型球阀图片 V型球阀 电动球阀
发布时间:2020/10/3

 V型球阀结构:
 V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口,流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。 一般情况下V型球阀都是单密封球阀。不适合用来双向使用。
   阀芯的边缘呈V字型,球体上有一个V形开口,随着球的旋转,可使用中间开度面积的变化进行流量调节,并可切断流体中夹杂的杂质而关闭,适用于纸浆、砂浆、粘性流体的控制。

产品型号: VQ947H

公称通径:DN25~300mm

公称压力:PN1.6~4.0MPa

主体材质:WCB、304、316

连接方式:对夹式、法兰式

法兰标准:GB、ANSI、DIN、JIS

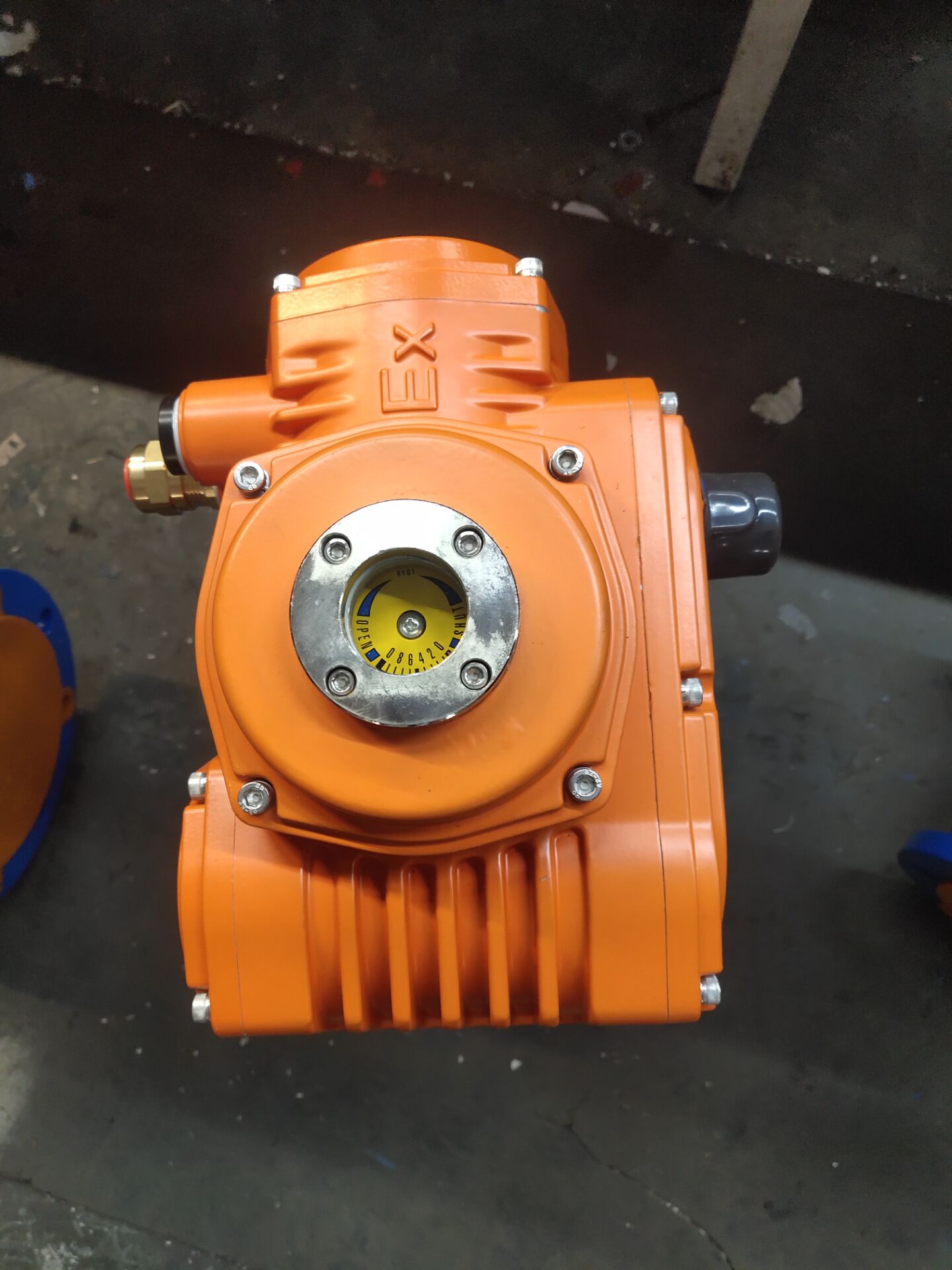

电动执行器:开关型、调节型、防爆型

设计制造:GB/T12237/1989、ASME B16.34 、API608

结构长度:GB/T12221、ASME B16.10

连接尺寸:GB 9113.1、ASME B16.5

检验试验:GB/T13927-1992、API 598,API6D



VQ947H/VQ977H电动V型球阀-产品说明】

         电动V型球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构,密封性能可靠。球芯与阀座不会产生卡阻或脱离,使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,****可调比为100:1,还具有精确调节与可靠定位的功能。
