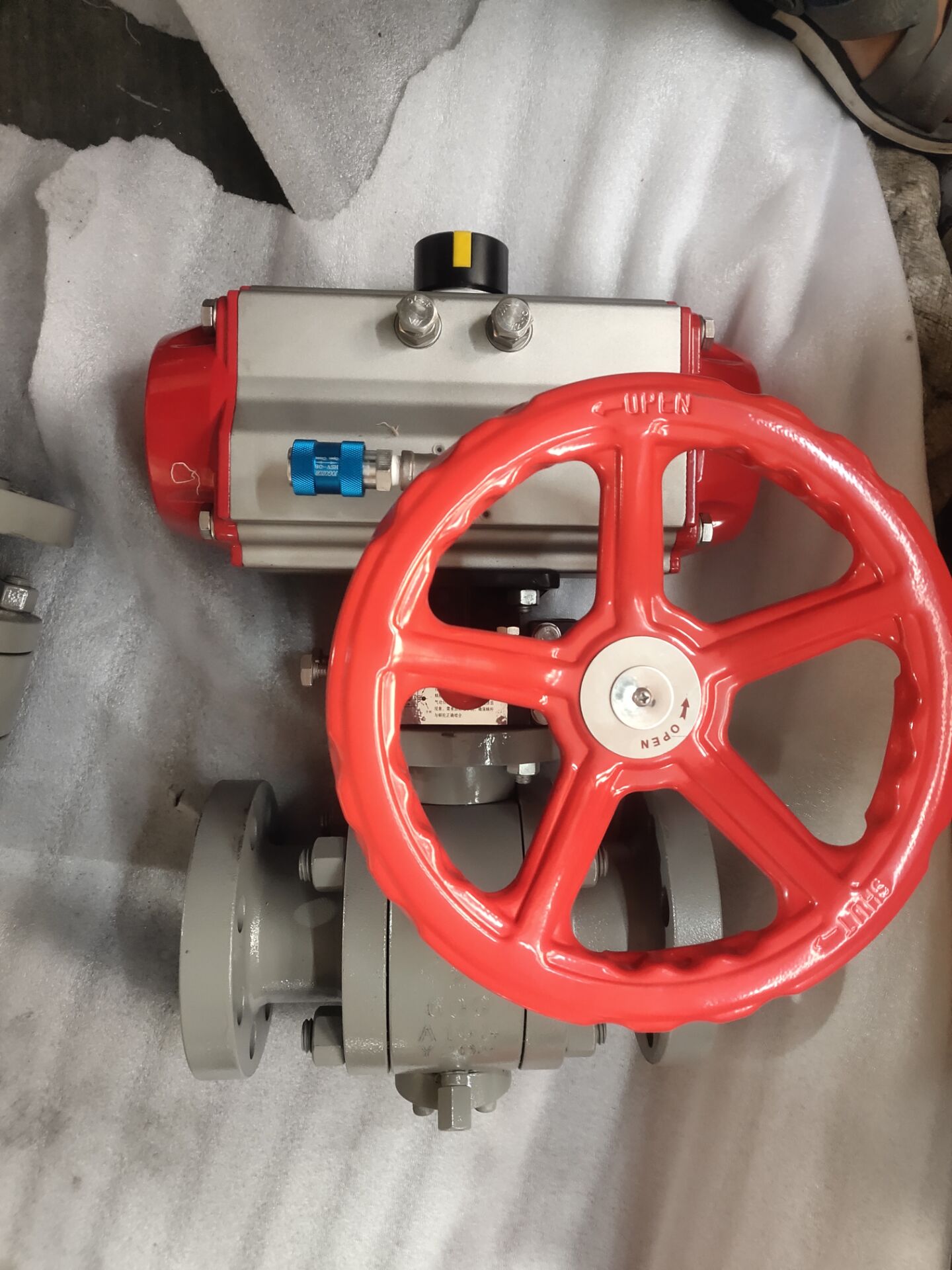

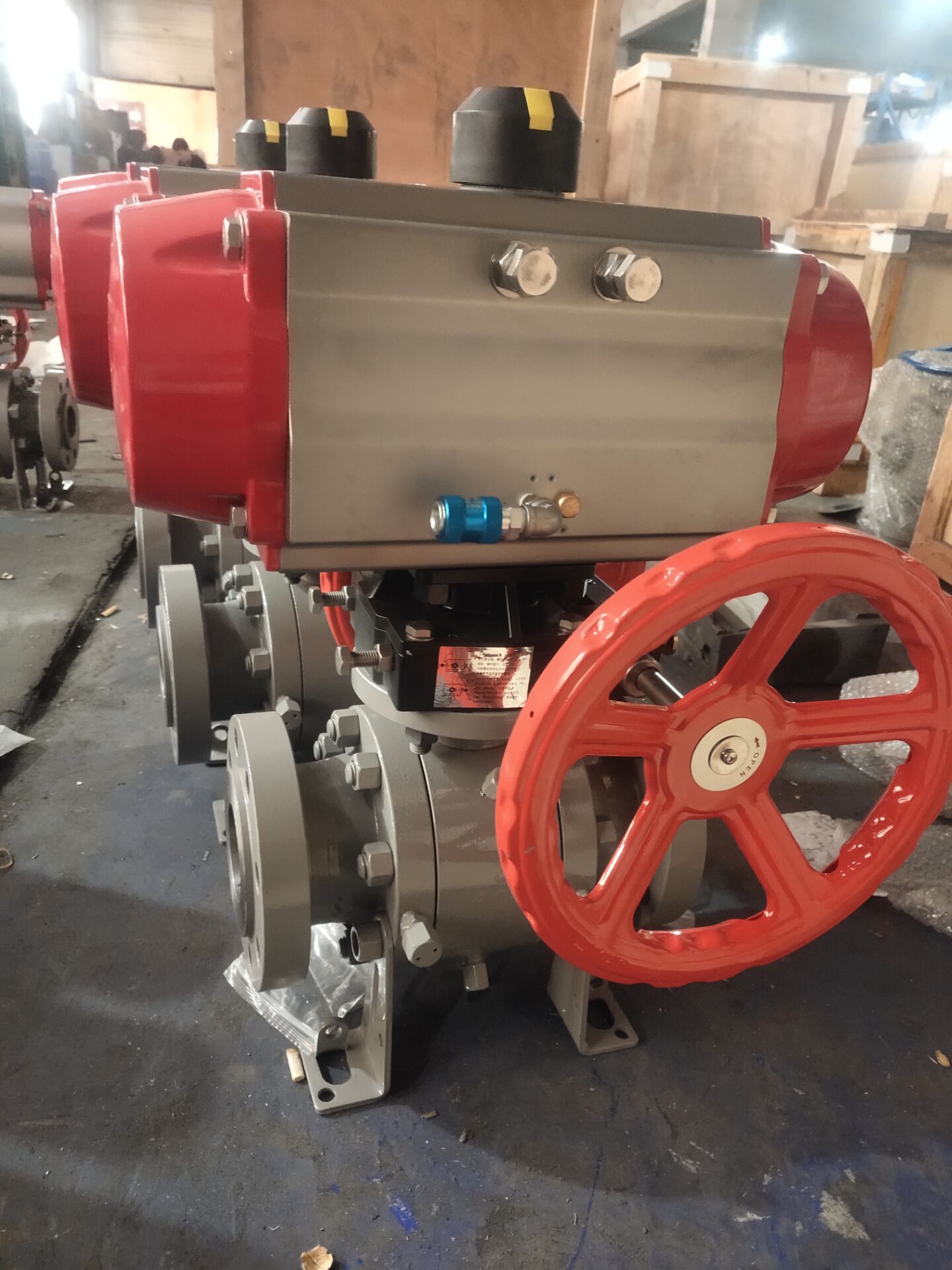

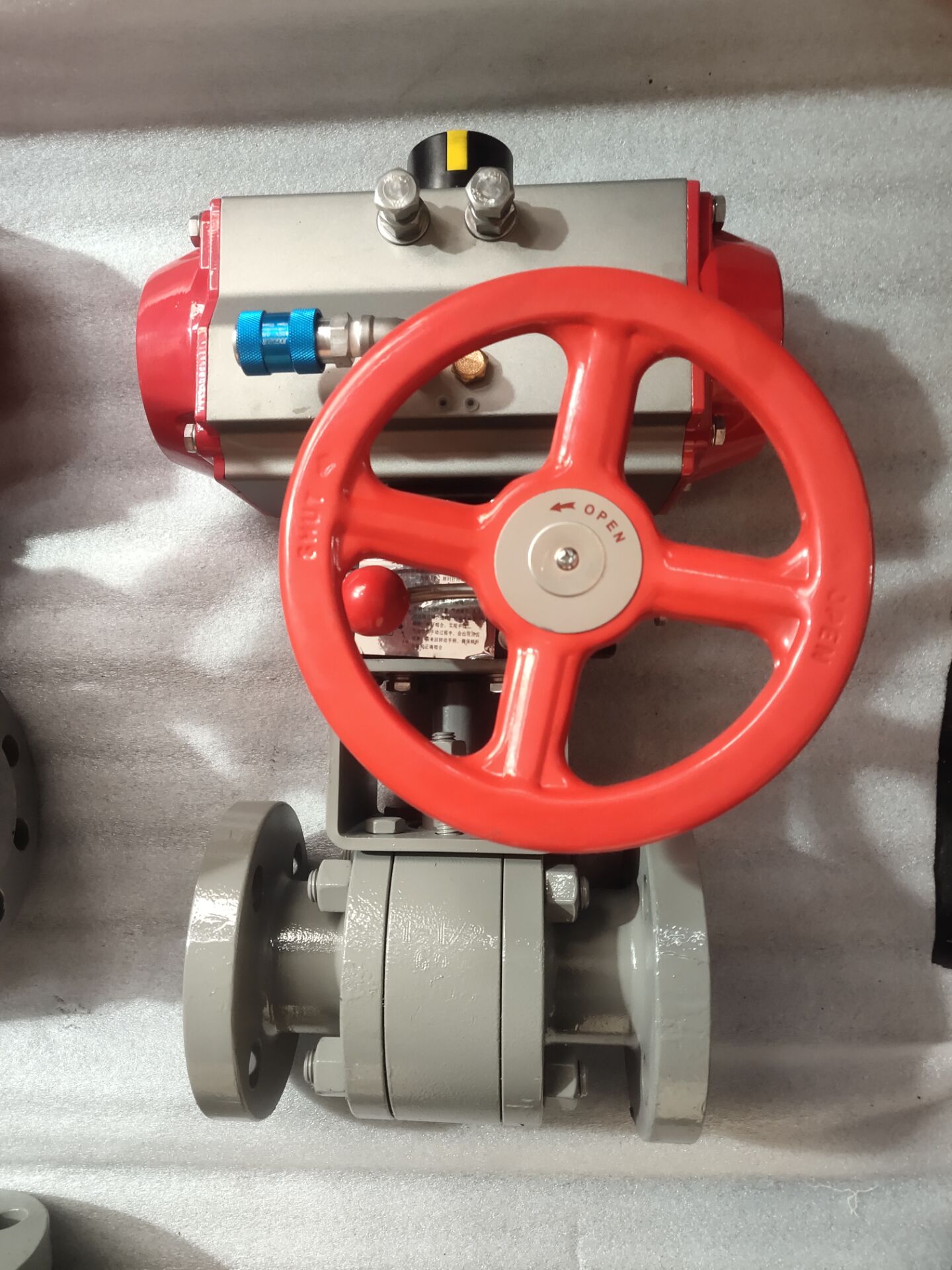

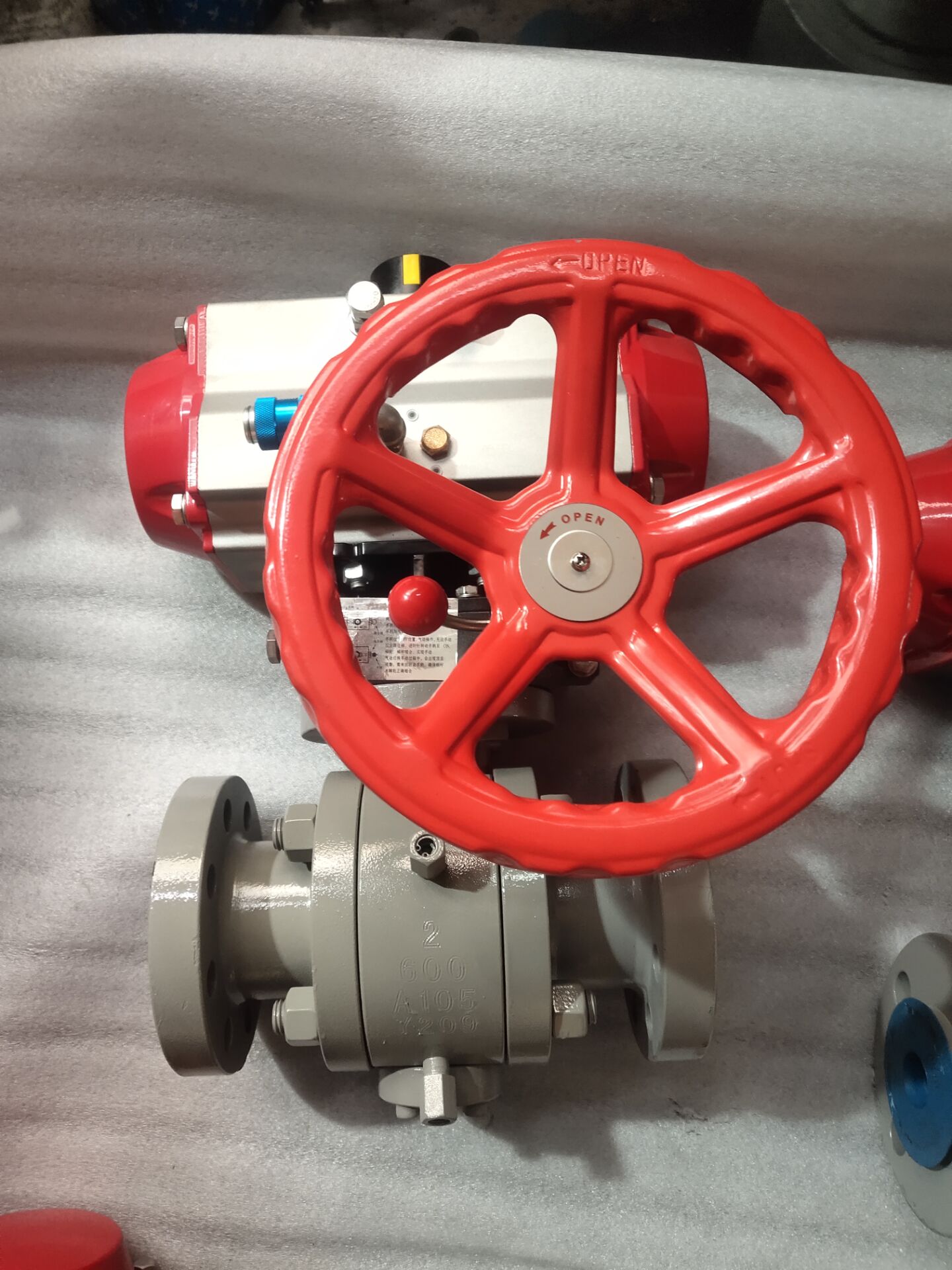

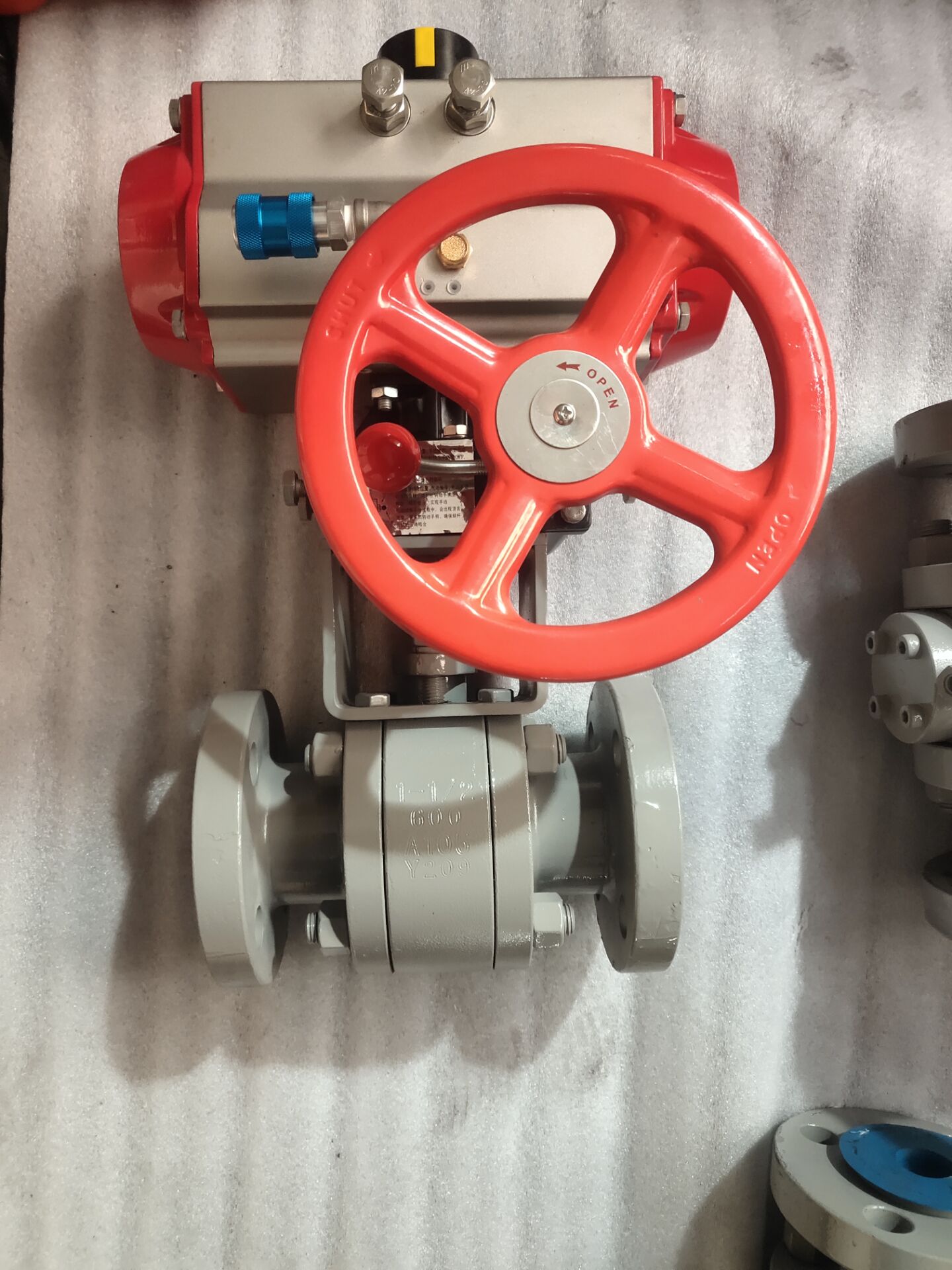

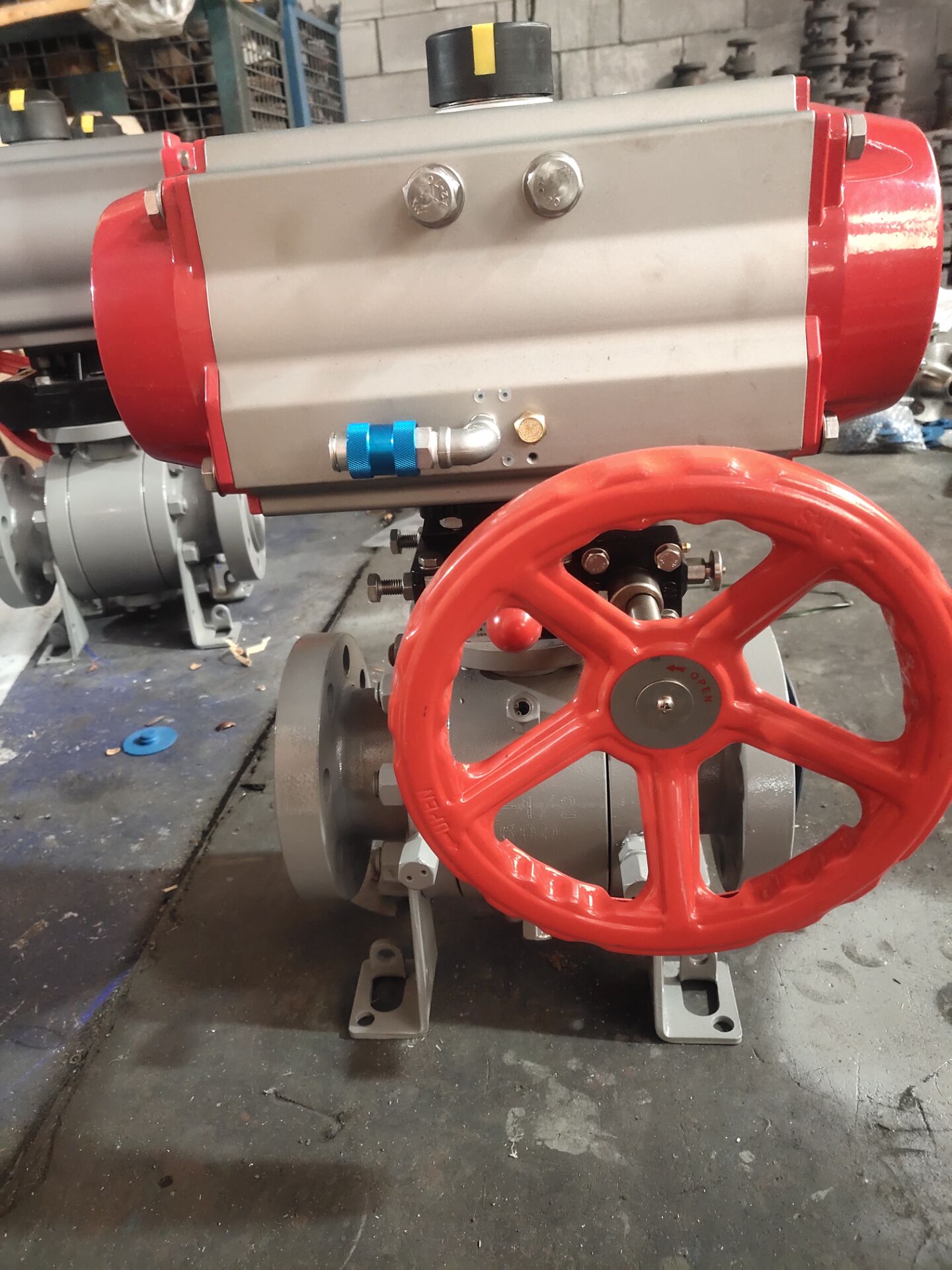

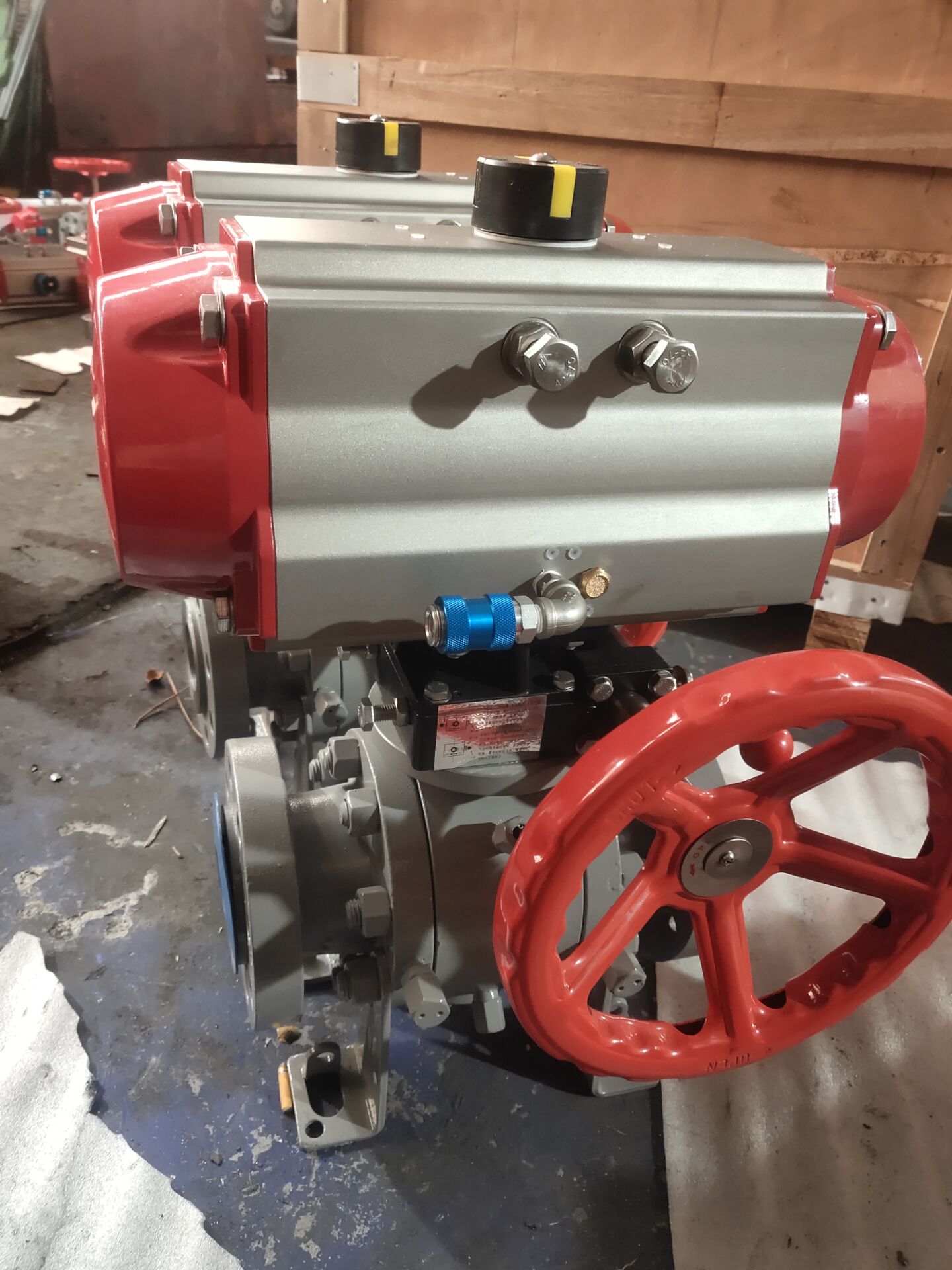

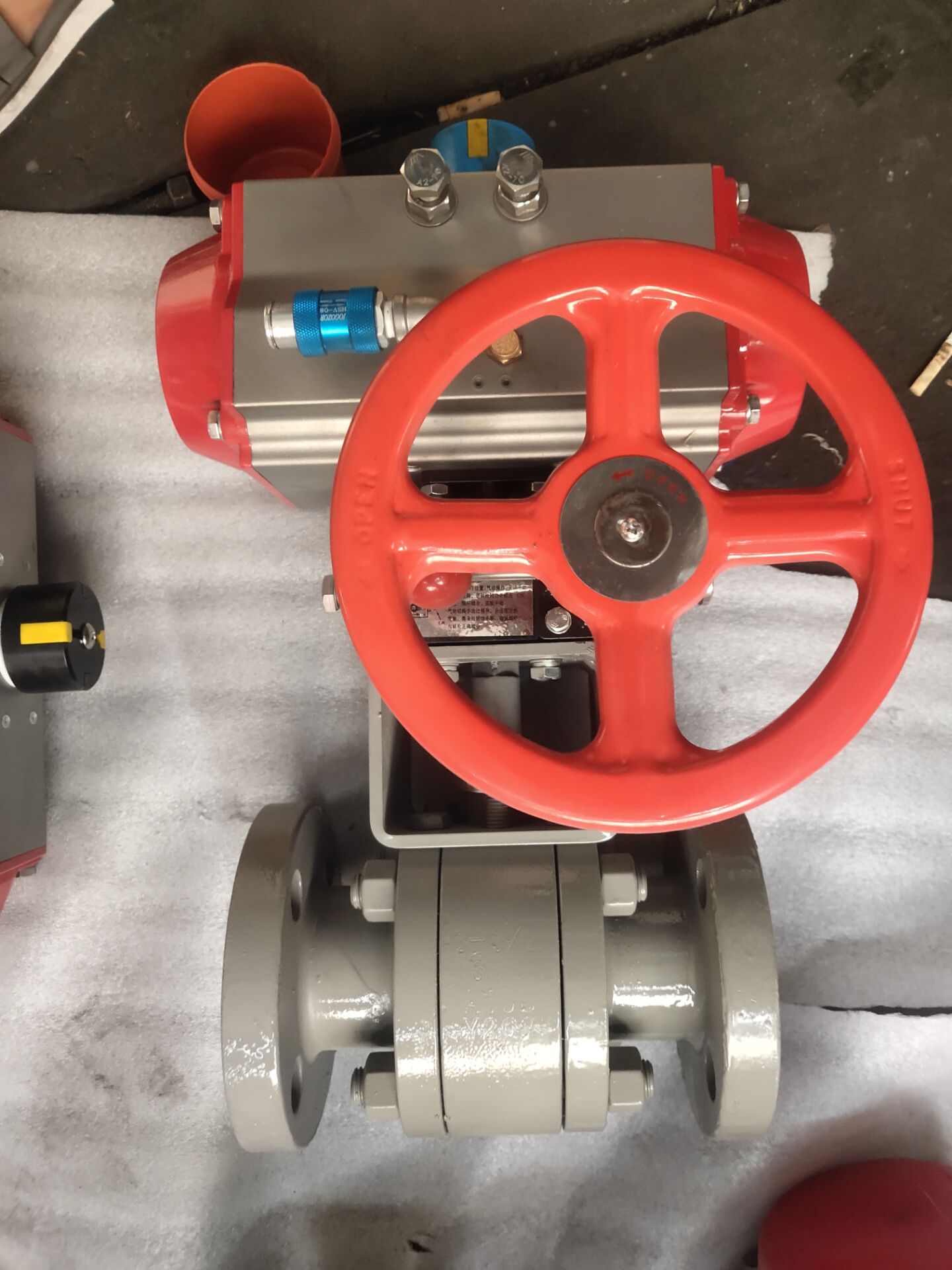

气动锻钢球阀
产品型号:Q647F
公称通径:DN50~500mm
公称压力:PN1.6~6.4MPa
适用温度:-28℃~300℃
适用介质:水、蒸汽、油品、硝酸类、醋酸类
驱动方式:手动、气动
结构长度按:GB1221-89
法兰尺寸按:GB9113、JB79-59
检验试验按:JB/T9092-99

技术参数

阀类 传动方式 连结形式 结构形式 密封面 公称压力(MPa) 阀体材料
球阀 6-气动
6s-气动带手动
4-法兰式
固定球直通 F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm) 50-500
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚笨
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃~300℃
控制型式 双作用/单作用
作用型式 切断/调节
输入信号 电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压 AC220V/DC24V
工作介质 净化压缩压气
执行器 型号 GT系列、HY系列、AW系列、ZSH系列等
气源压力 0.4~0.7MPa


安装尺寸表

公称通径DN(mm) 尺 寸(mm) 执行器型号
1.6MPa 2.5MPa 4.0MPa
L D D1 B Z-φD L D D1 B Z-φD L D D1 B Z-φD
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参选
具体选用根据实际要求)
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 38 12-30
250 533 405 355 30 12-25 586 425 370 36 12-30
300 610 460 410 30 12-25 648 485 430 40 16-30
350 686 520 470 34 16-25 762 550 490 44 16-34
400 762 580 525 36 16-30 838 610 550 48 16-34
450 864 640 585 40 20-30 914 660 600 50 20-34



914 650 20-34 730 52
