一、产品简介：
Q941F电动不锈钢球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由UNIC、PSQ、HQ、DHL等电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
二、产品特点：
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、Q941F电动不锈钢球阀由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
三、性能规范：
|
型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
适用温度(℃) |
适用介质 |
||
|
壳 体 |
密封(液) |
密封(气) |
||||
|
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200 |
水、油品等 |
|
Q941F-25C |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40C |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
||
|
Q941F-25P |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40P |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
||
|
Q941F-25R |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40R |
4.0 |
6.0 |
4.4 |
|||

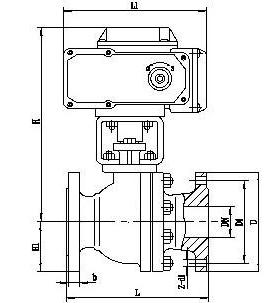

四、外形尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
||||||
|
L |
D3 |
D2 |
D1 |
b |
f |
N-d |
|
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
|
